Os grupos de itens são conjuntos de itens com características semelhantes. Um exemplo de grupo é “parafusos”. Todos os parafusos possuem características comuns (cabeça, rosca, comprimento, diâmetro, etc.), mas valores diferentes dessas características.
Os grupos de itens, e seus parâmetros, são usados em qualquer situação de projeto paramétrico e configuração de produtos, inclusive em ferramentas de CAD como Solidworks ou Inventor.
1. Criação dos parâmetros
Vide propriedades dos parâmetros dos grupos.
Mostramos a seguir o cadastramento de um grupo “Tubo”, que constitui um dos insumos das mangueiras hidráulicas.
O grupo Tubo tem 2 parâmetros identificadores, que são a norma (ou material) e o diâmetro, e cada um desses parâmetros tem um conjunto de opções:
O grupo é caracterizado pelos parâmetros identificadores NTB e DTB, que são parâmetros cujo conjunto de valores não pode ser repetido: em um grupo, não pode haver 2 itens com os mesmos valores de todos os parâmetros identificadores.

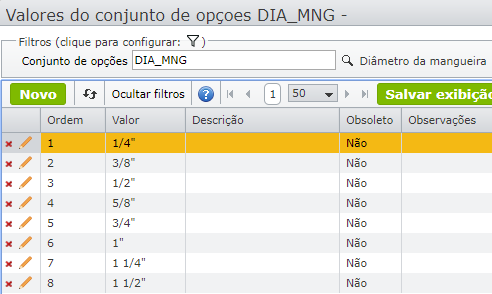

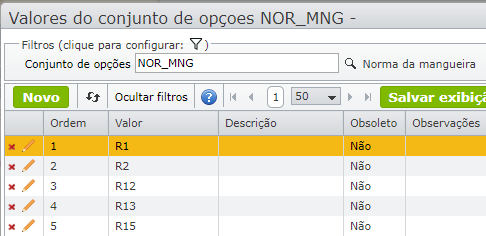

As imagens abaixo exibem os valores dos conjuntos de opções NOR_MNG e DIA_MNG.
2. Criação dos itens do grupo, com parâmetros

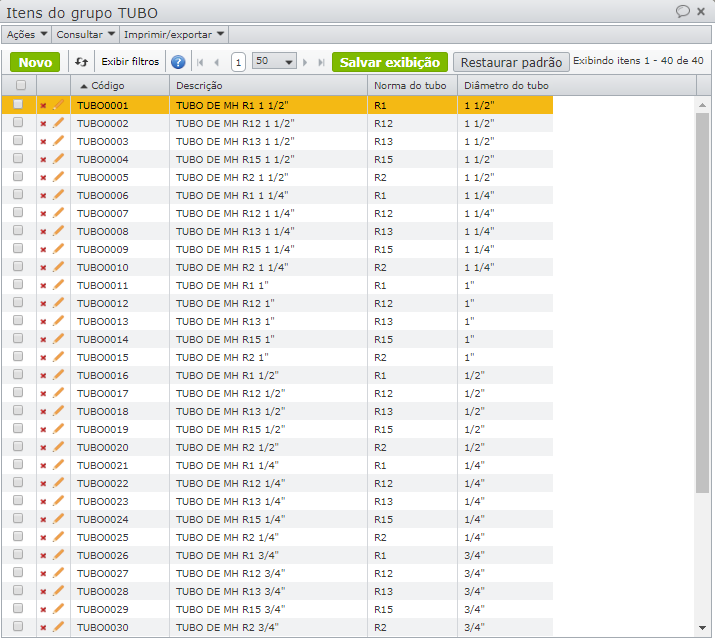

Os itens do grupo podem ser cadastrados um a um, preenchendo-se os valores dos parâmetros, ou clicando no menu “Ações > Gerar itens do grupo-grade” com o cursor apontando para o grupo “Tubo” na grade de grupos. Neste caso, se todos os parâmetros forem identificadores, e tiverem um conjunto de valores, o cadastro é ser montado automaticamente :
3. Pesquisa paramétrica de itens em um grupo
Para encontrar os itens do grupo TUBO com norma R2, inserimos esses valores nos filtros no topo da grade, resultando:
Se agora preenchêssemos também o filtro “Diâmetro” com o valor, por exemplo, 3/4″, seria exibido apenas o tubo único que satisfaz ambos os filtros.
4. Outro exemplo: grade de produtos (parcial) do grupo “Chapas”
Esta grade permite filtrar pelos parâmetros Material e Espessura, que são parâmetros identificadores. O parâmetro Densidade pode ser usado para o projeto, mas não é identificador.
