O gráfico de Gantt de ordens de produção é uma ferramenta de planejamento e acompanhamento que representa visualmente, em uma linha do tempo, todas as etapas e ordens de fabricação de uma empresa. Cada ordem é exibida como uma barra, indicando sua data de início, duração e término, permitindo visualizar quais atividades estão em andamento, concluídas ou programadas. Sua principal função é facilitar o controle da produção, identificar atrasos, conflitos de recursos e gargalos, além de auxiliar no sequenciamento das operações e na tomada de decisões para garantir o cumprimento dos prazos e a melhor utilização da capacidade produtiva.
Esta página mostra:
- Como acessar o Gráfico de Gantt das ordens de produção?
- Quais informações o gráfico de Gantt das ordens de produção utiliza?
- Como validar as informações no gráfico de Gantt das ordens de produção?
Como acessar o Gráfico de Gantt das ordens de produção?
Para acessar a funcionalidade de gráfico de Gantt, realize os passos abaixo:

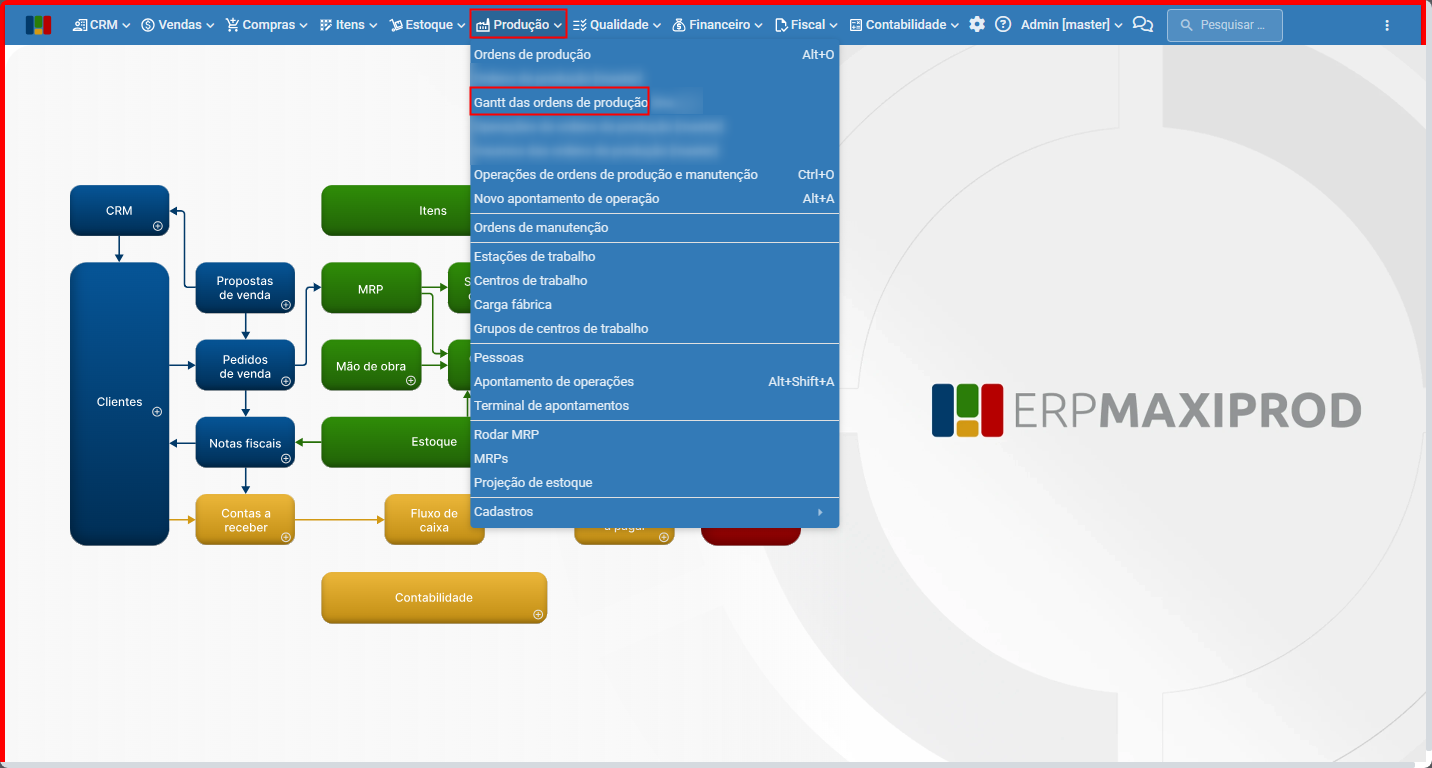

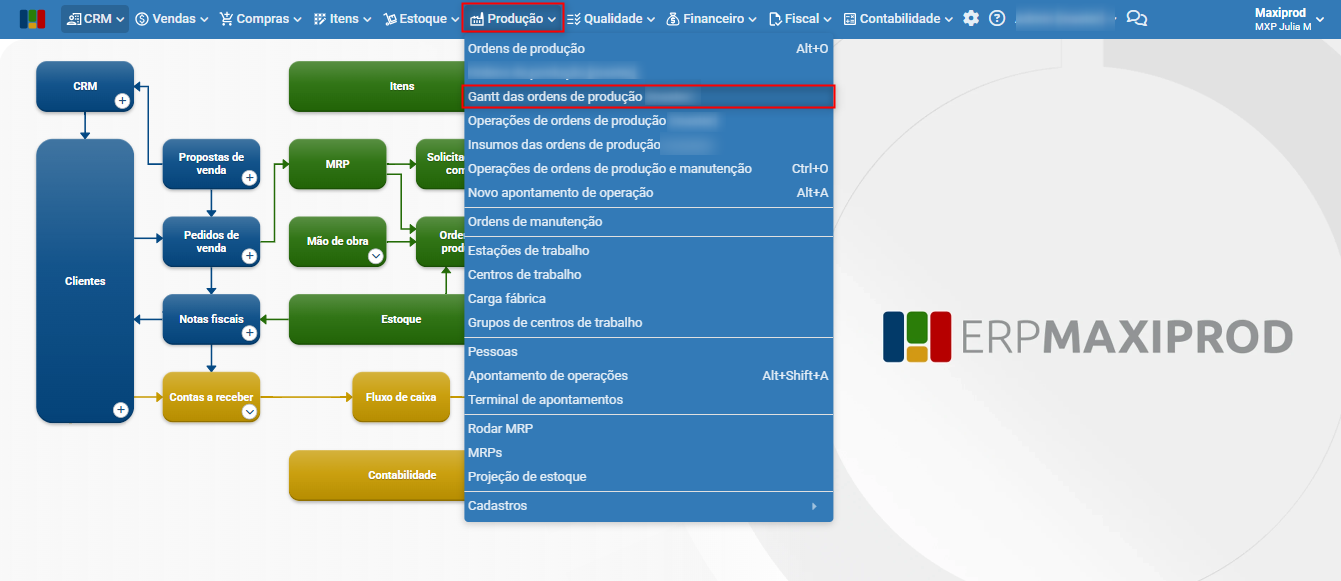

1) Para acessar o gráfico de Gantt, iremos em “Produção > Gantt das ordens de produção”.

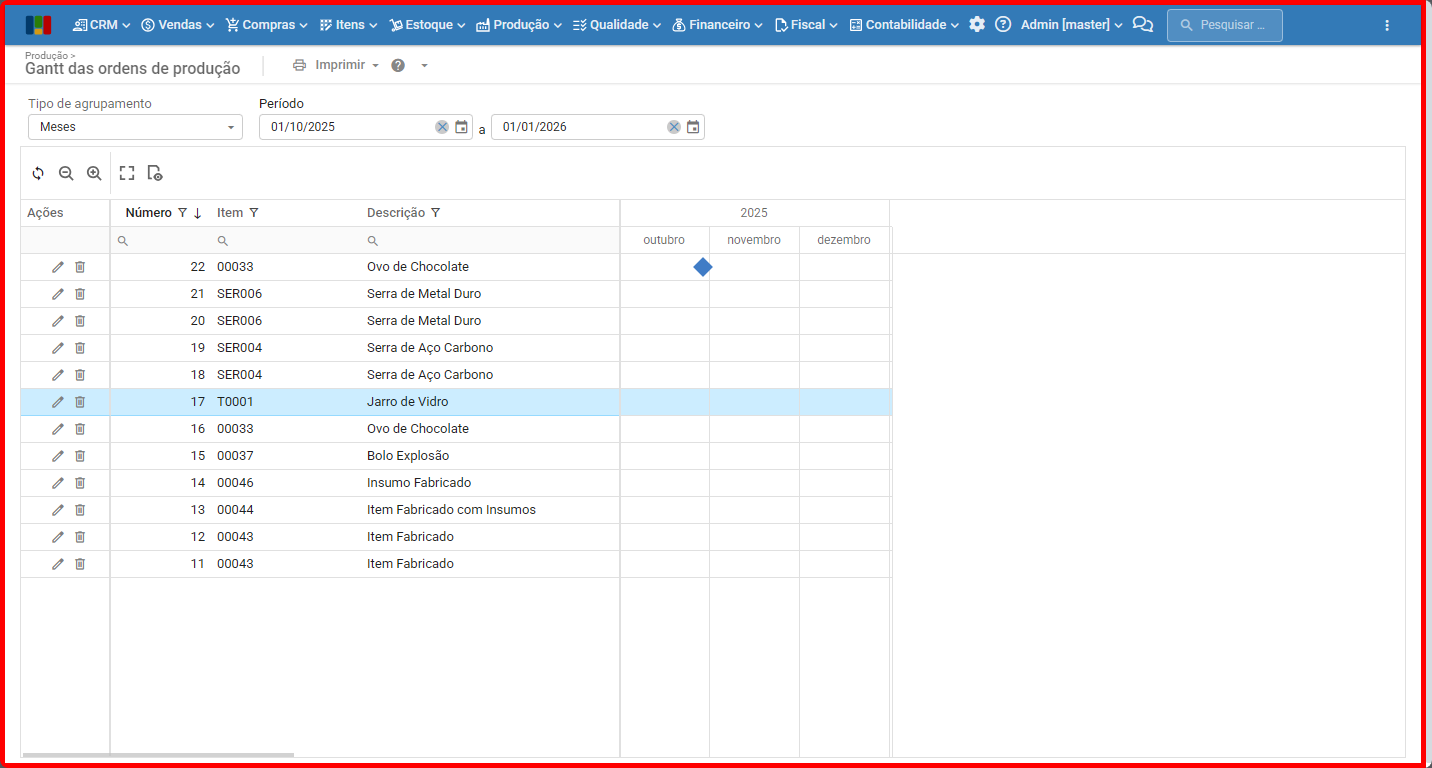

2) Ao acessar o gráfico de Gantt, serão apresentadas as informações abaixo:

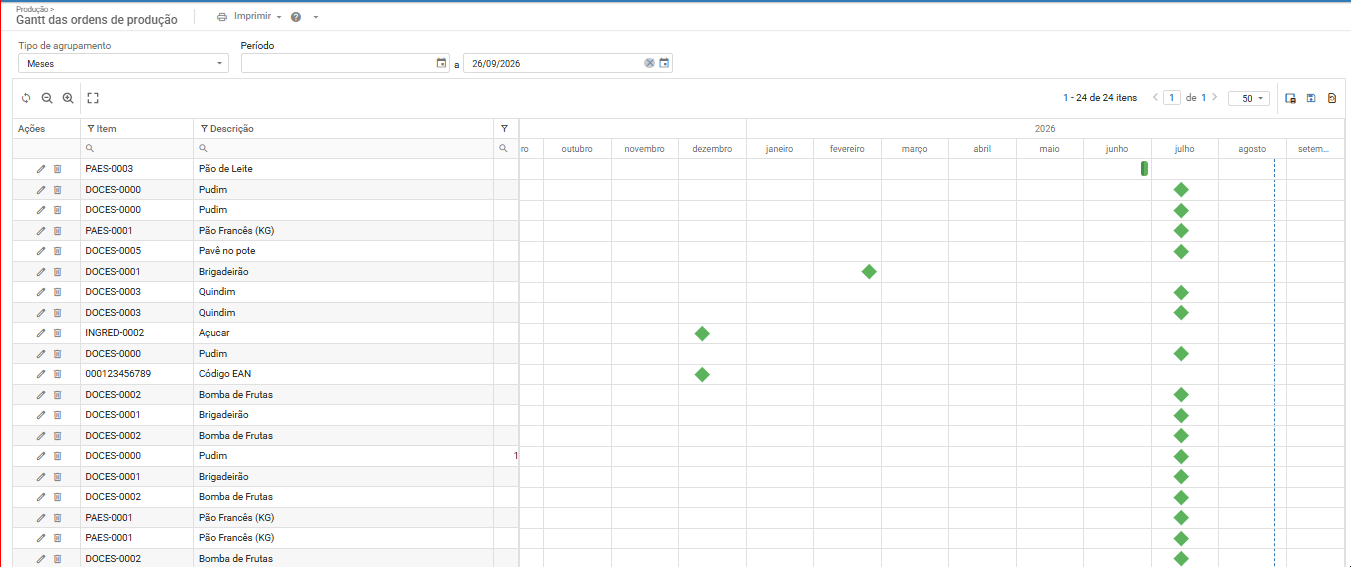

a) Podemos utilizar os filtros abaixo para realizar uma busca por:
- Tipo de agrupamento: Permite agrupar os resultados do gráfico em: automático (ajustado conforme os resultados da busca), minutos, horas, dias, semanas, meses, trimestres e anos.
- Período: permite informar um intervalo de datas.
b) As colunas disponíveis são:
- Ações: permite que a ordem de produção seja editada (por meio do ícone de “lápis”) ou excluída (por meio do ícone de “lixeira”).
- Número: informa o número da ordem de produção.
- Item: informa o código do item referente à ordem de produção.
- Descrição: informa a descrição do item.

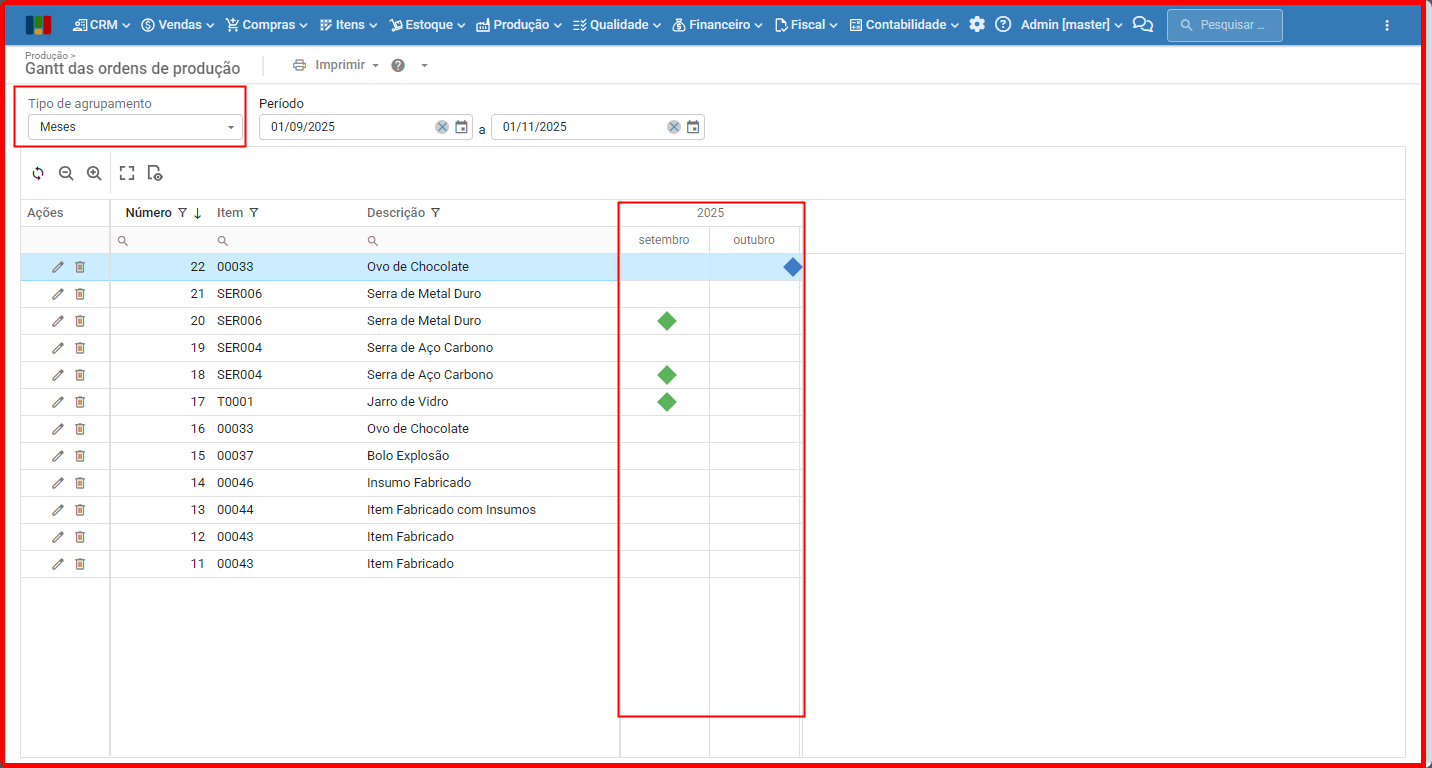

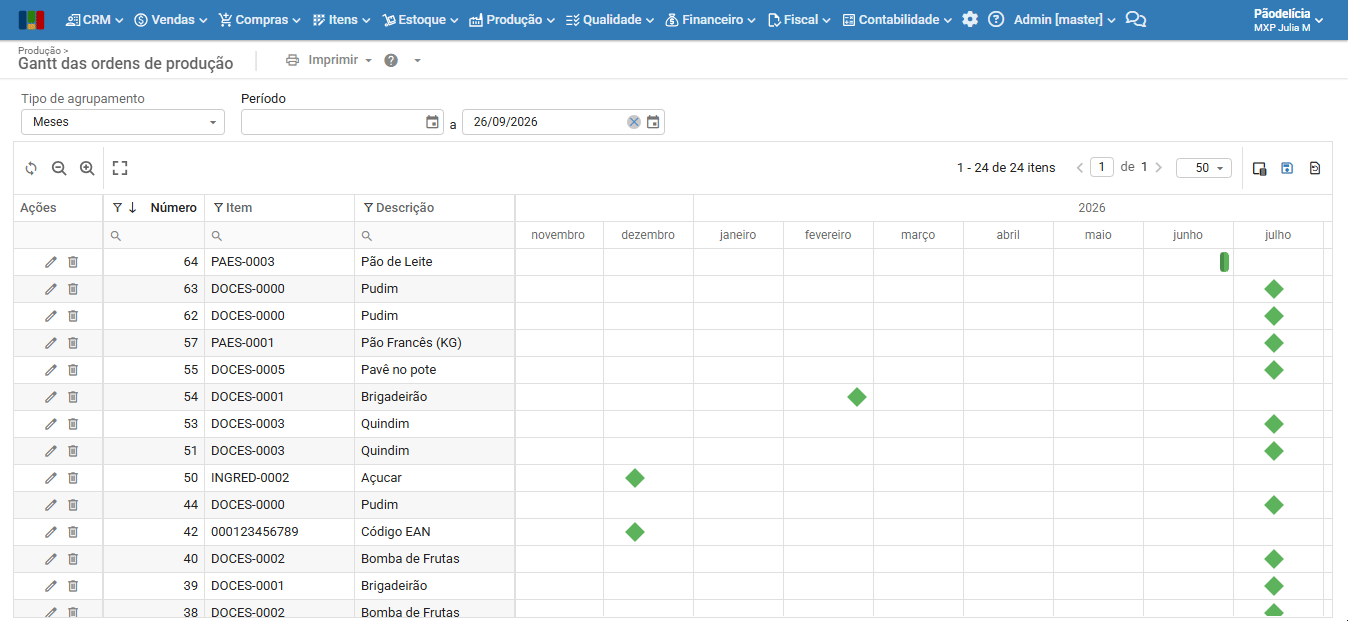

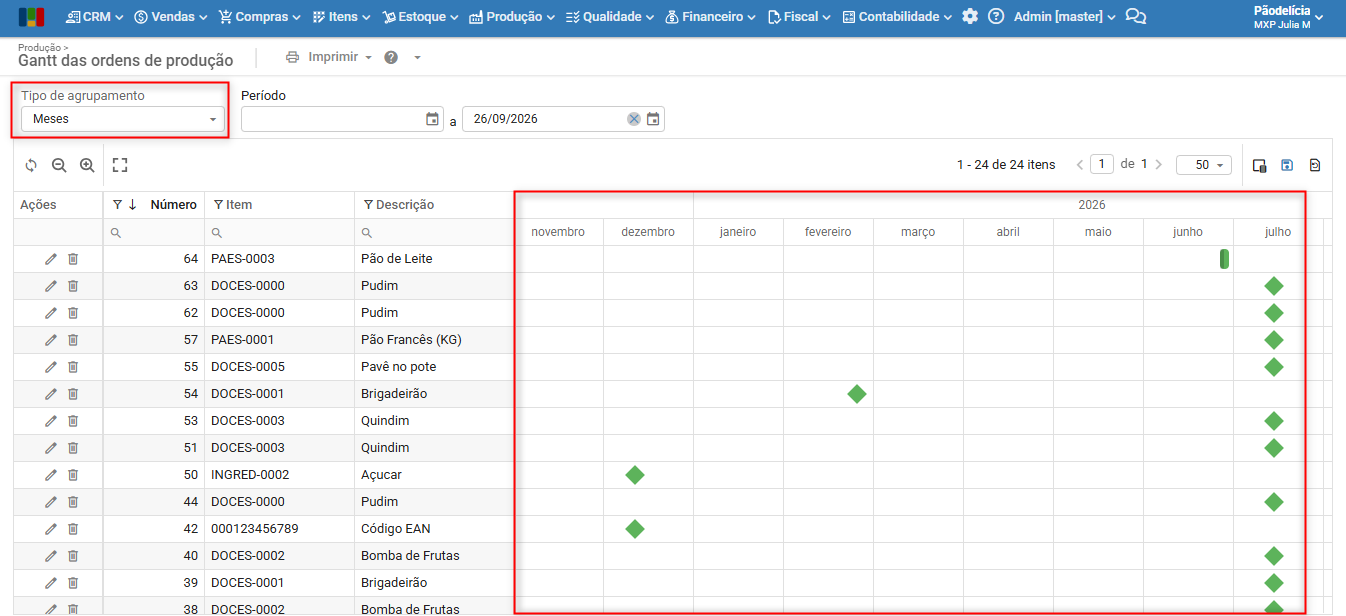

3) Ao lado das colunas será apresentado o gráfico de forma dinâmica, conforme definimos o “Tipo de agrupamento“. No exemplo abaixo, definimos para “Meses“; será mostrado o evento na linha cronológica.

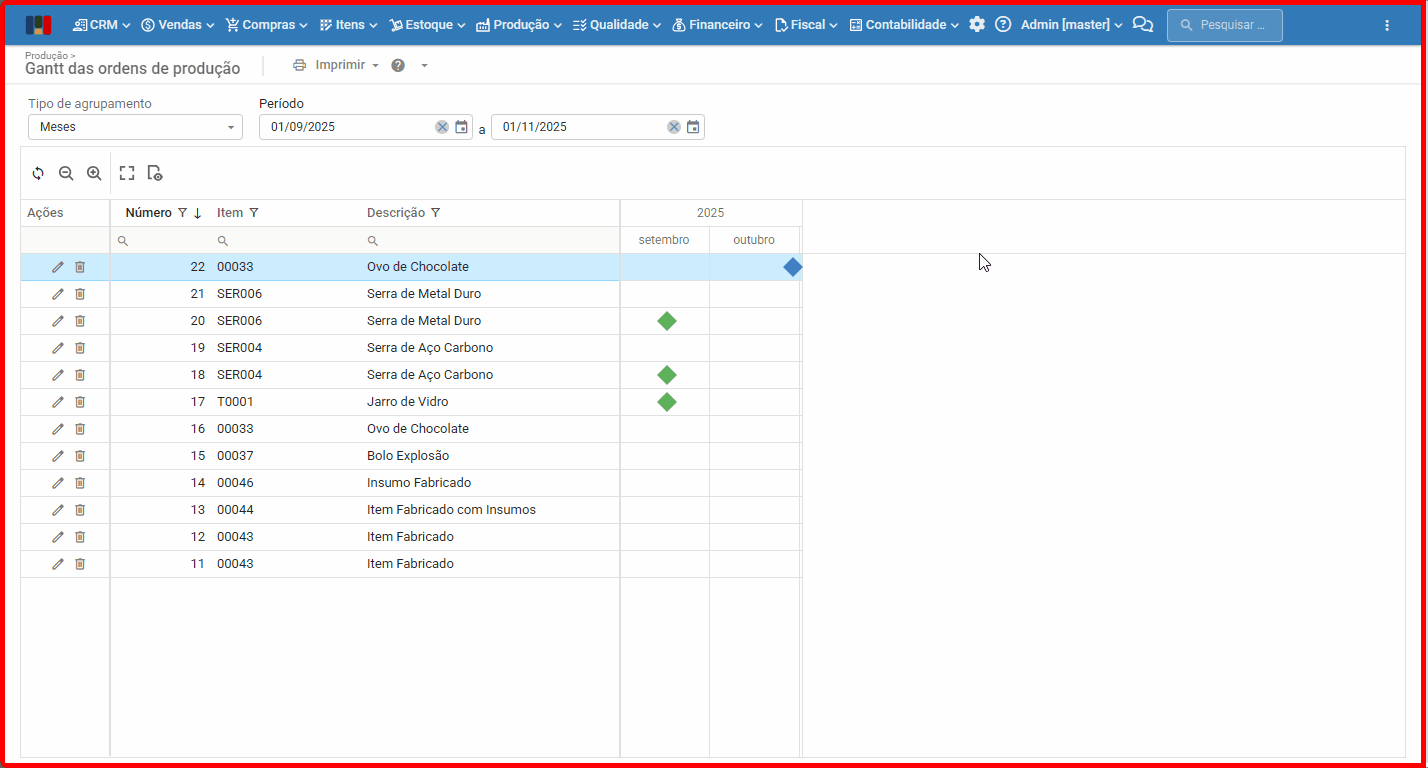

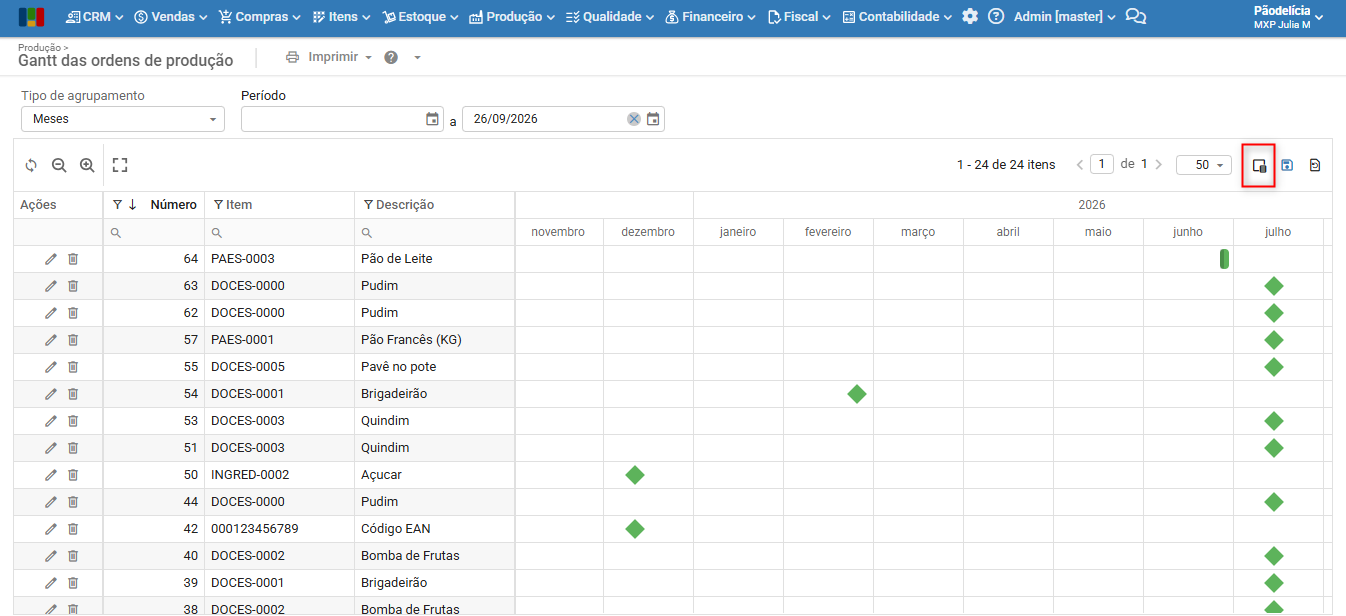

4) Podemos obter mais detalhes do evento referente à ordem de produção de duas formas: movendo o cursor do mouse até o “losango“, onde serão exibidas as informações da OP. Clicando no ícone de “folha“, será aberta uma janela com as informações.
Quais informações o gráfico de Gantt das ordens de produção utiliza?

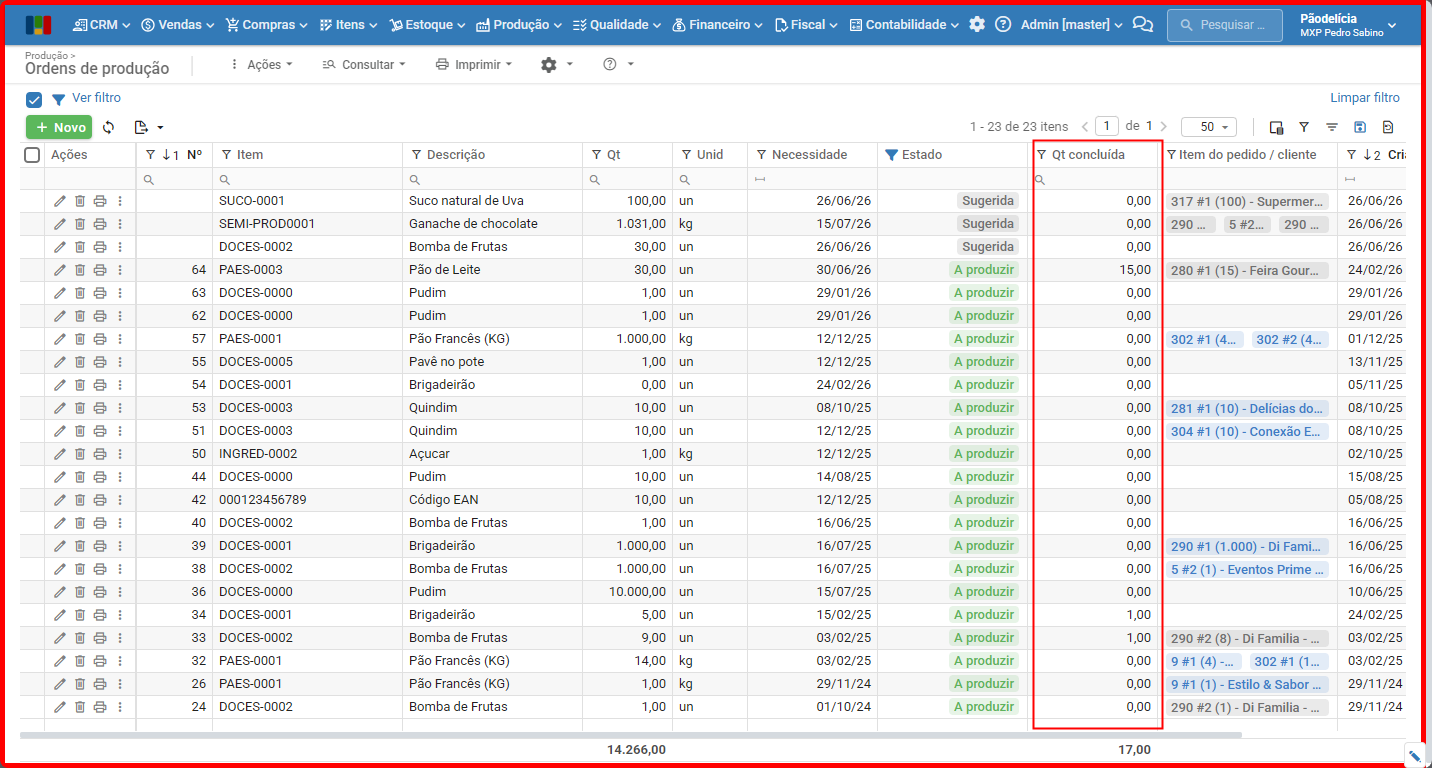

O gráfico de Gantt utiliza as informações de “Início previsto” e “Fim previsto”, “Estado” e “Qt concluída” dentro da ordem de produção. Essas informações podem ser consultadas em “Produção” > “Ordens de produção”:

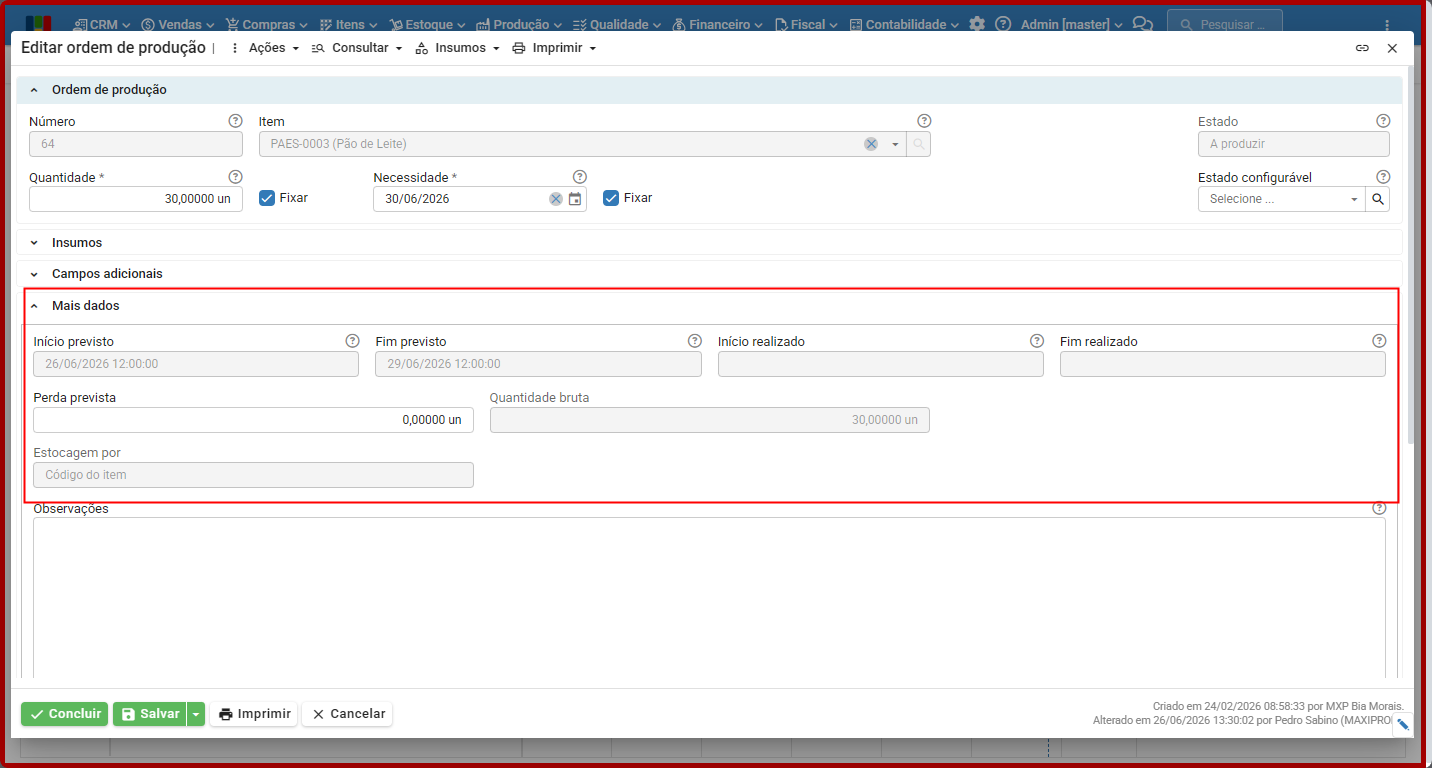

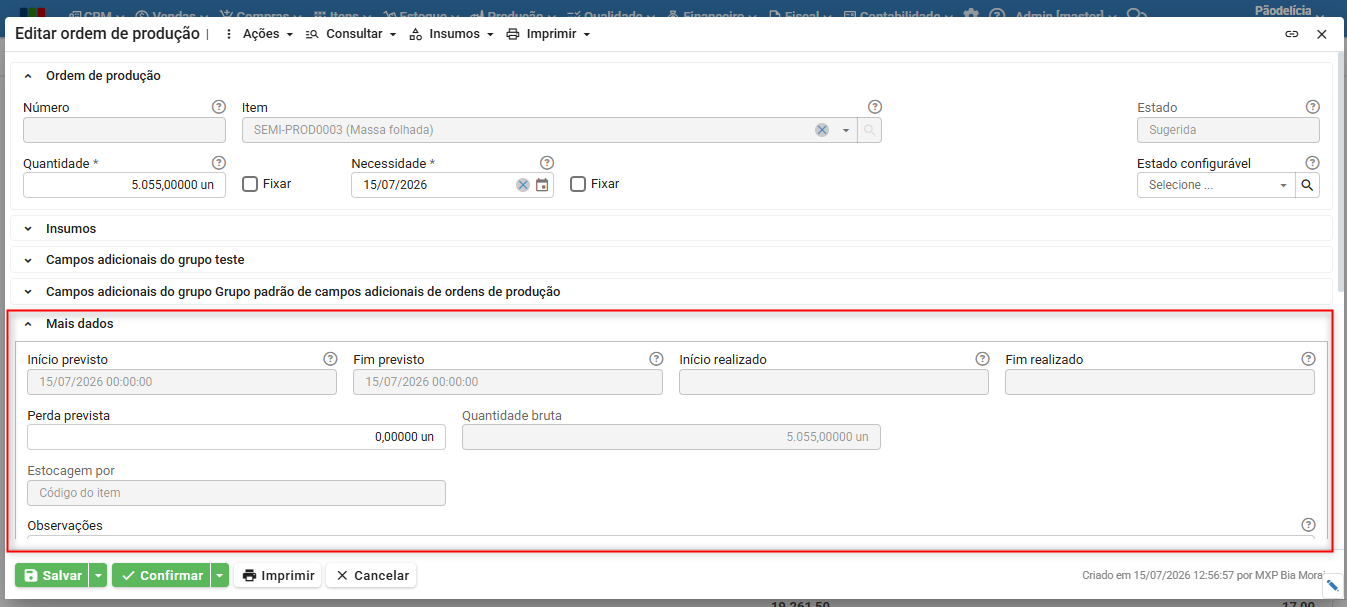

1) O campo “Início previsto” e “Fim previsto” podem ser acessados por meio da ordem de produção pelo campo “Mais dados“. “Início previsto” é gerado com base em dois fatores:
a) Ao rodar o MRP, sendo gerado com data de execução do mesmo. Para saber mais sobre MRP, clique aqui.
b) Na criação da ordem de produção de forma manual, sendo considerada a data da criação.
c) A data de início previsto ou planejado da OP também é calculada com base no lead time e folga. Essa informação é definida dentro do roteiro do item. Por exemplo, se executarmos a MRP em 22/06/2026 e tivermos definido dentro do lead time 2 dias, a data de início previsto será em 24/06/2026. Para saber mais sobre lead time, clique aqui.
2) O campo “Fim previsto” ou planejado da OP é calculado como o dia anterior à data de necessidade da ordem de produção. A data de “Necessidade” é a data em que a OP deve ser concluída, para o produto ser faturado ou consumido como insumo por outra OP. Por exemplo, se for informada a data de necessidade ao gerar a ordem de produção em 29/06/2026, a data de fim prevista será em 28/06/2026. Para saber mais sobre as propriedades das ordens de produção, clique aqui.

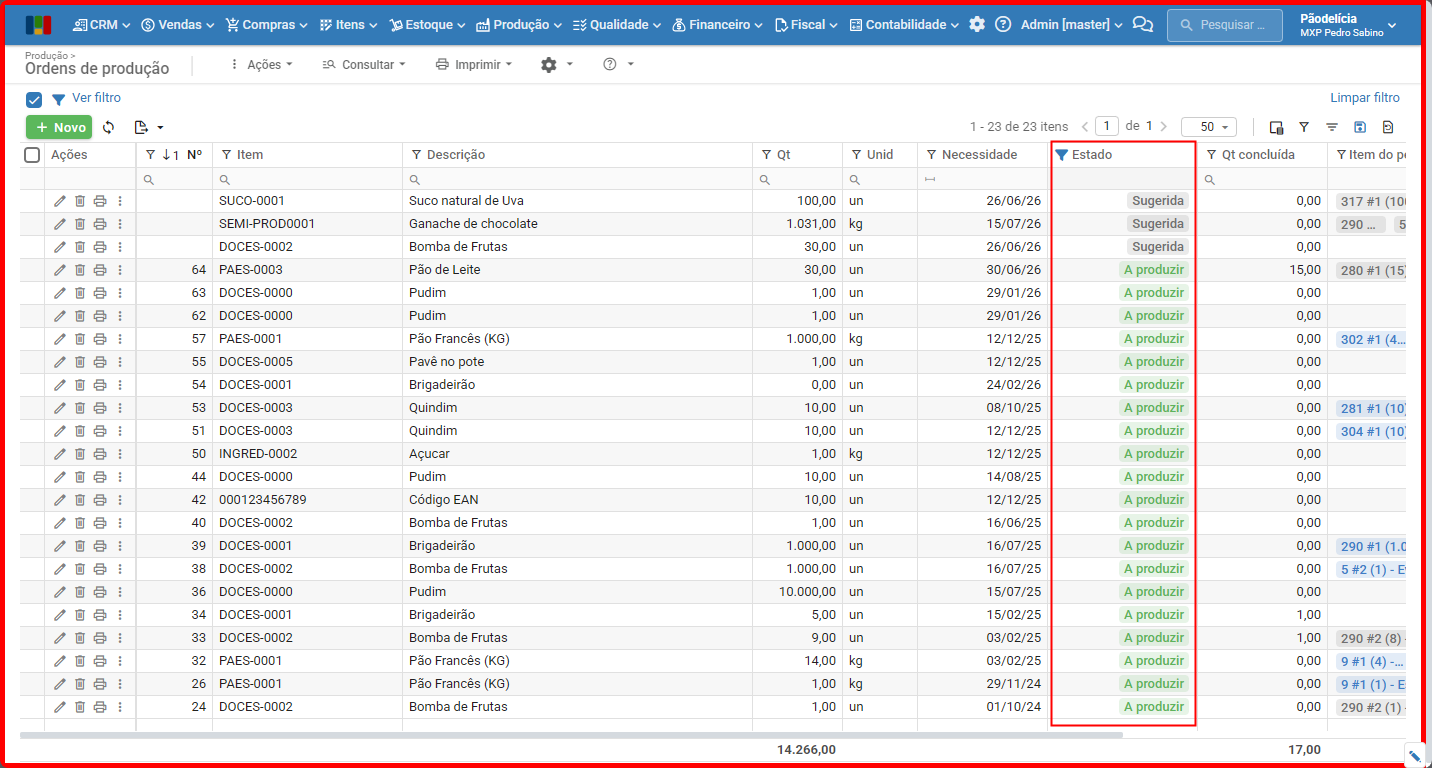

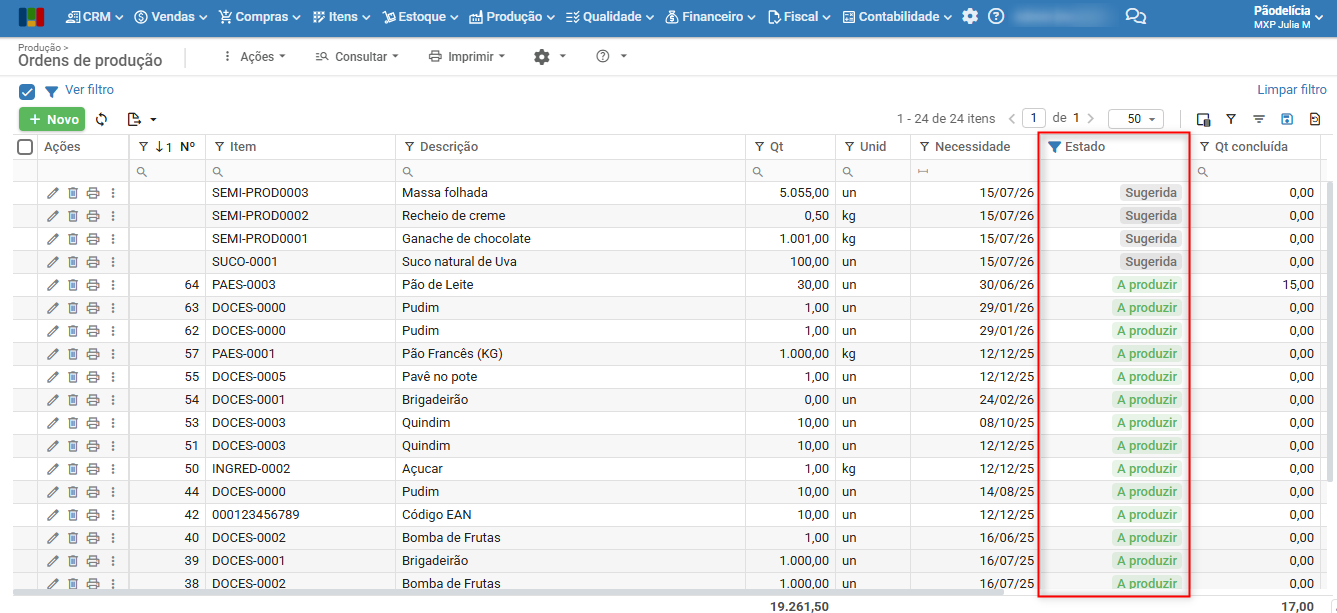

3) “Estado” é indicado no gráfico por meio de cores, que representam as OP “Fechada” ou “Concluída“, “A produzir” e “Sugerida“.

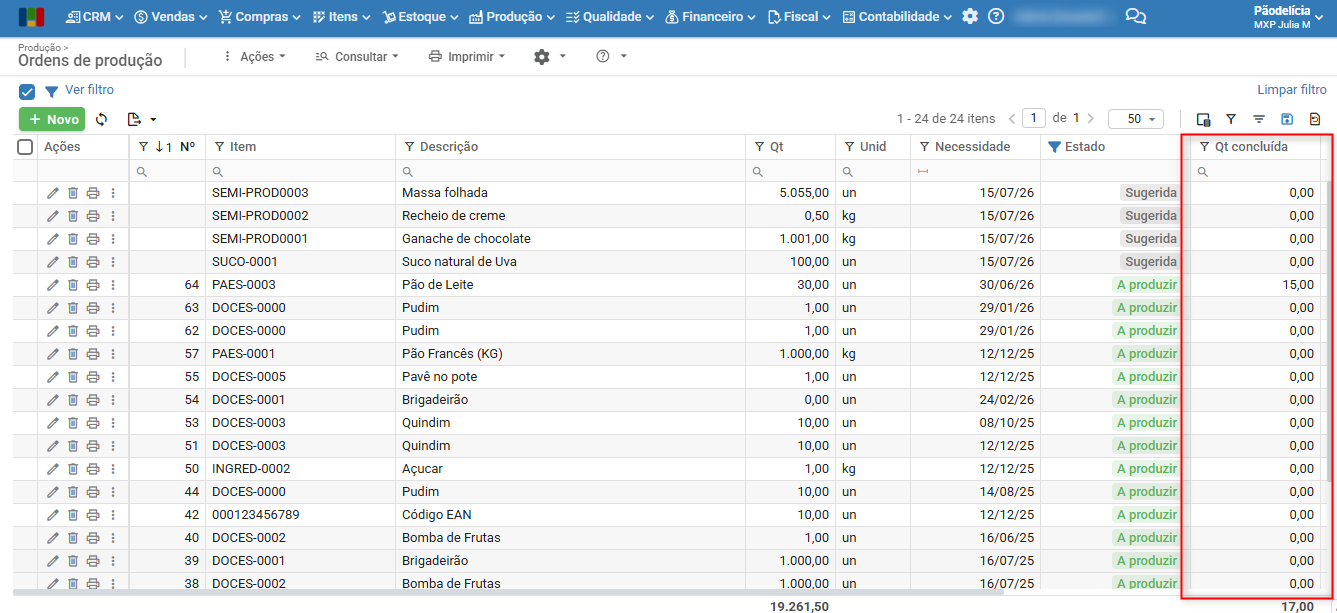

4) “Qt concluída” é indicada no gráfico por meio dos números presentes nas “faixas“, mostrando a quantidade concluída da ordem de produção, seja total ou parcial.
Como validar as informações no gráfico de Gantt das ordens de produção?
Dentro da rotina de produção, é necessário o uso de ferramentas que podem auxiliar a empresa quanto às demandas de tempo de suas ordens de produção. No exemplo que iremos abordar abaixo, a padaria utiliza o gráfico de Gantt e as ordens de produção para validar o tempo previsto de início e finalização de suas ordens de produção, assim como as quantidades produzidas, sejam parciais ou totais.

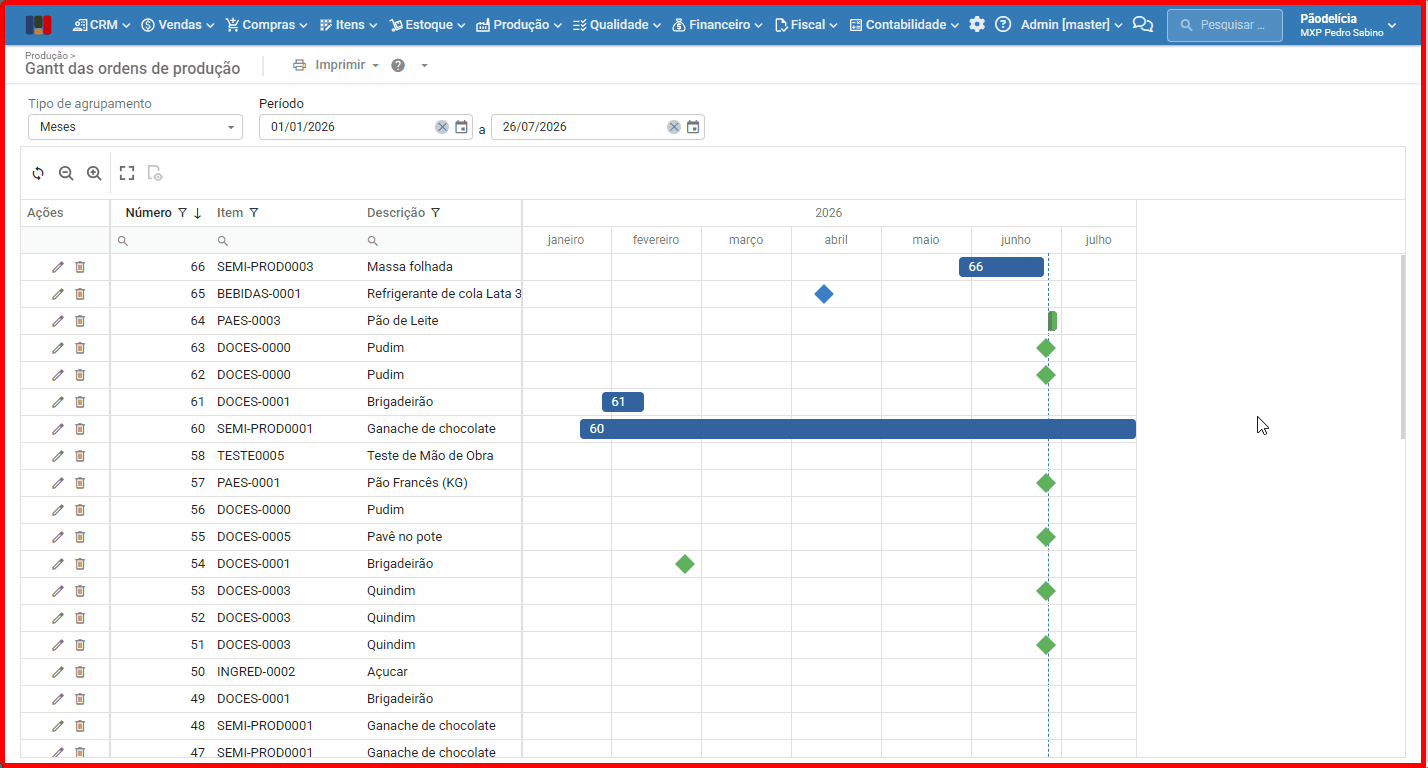

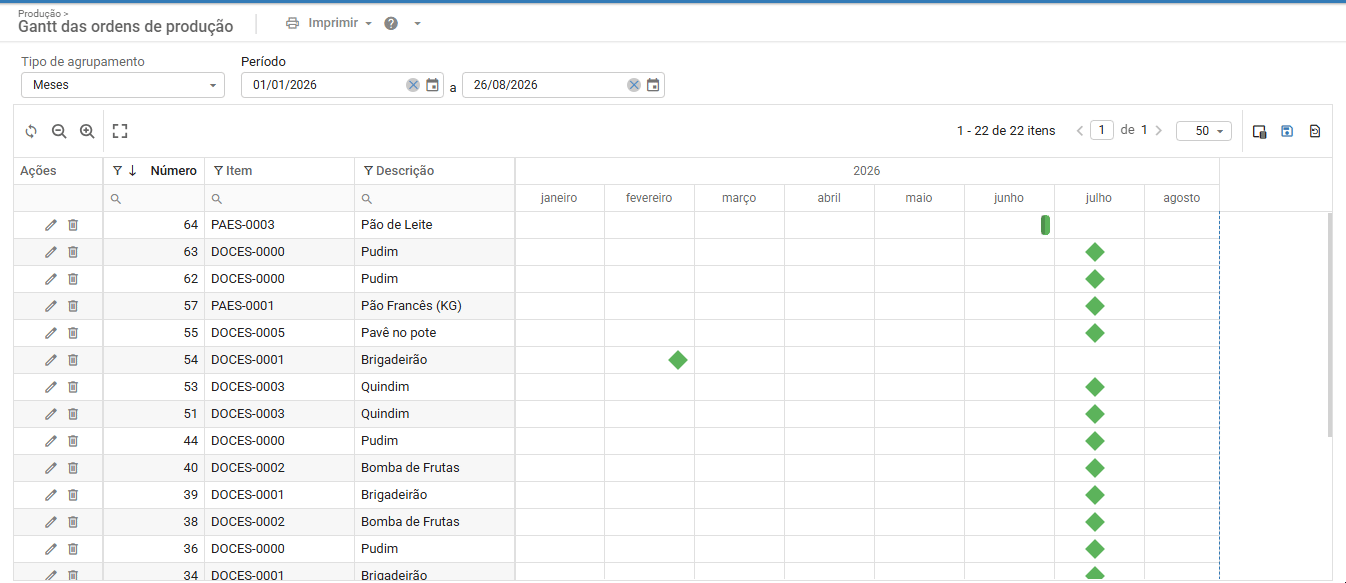

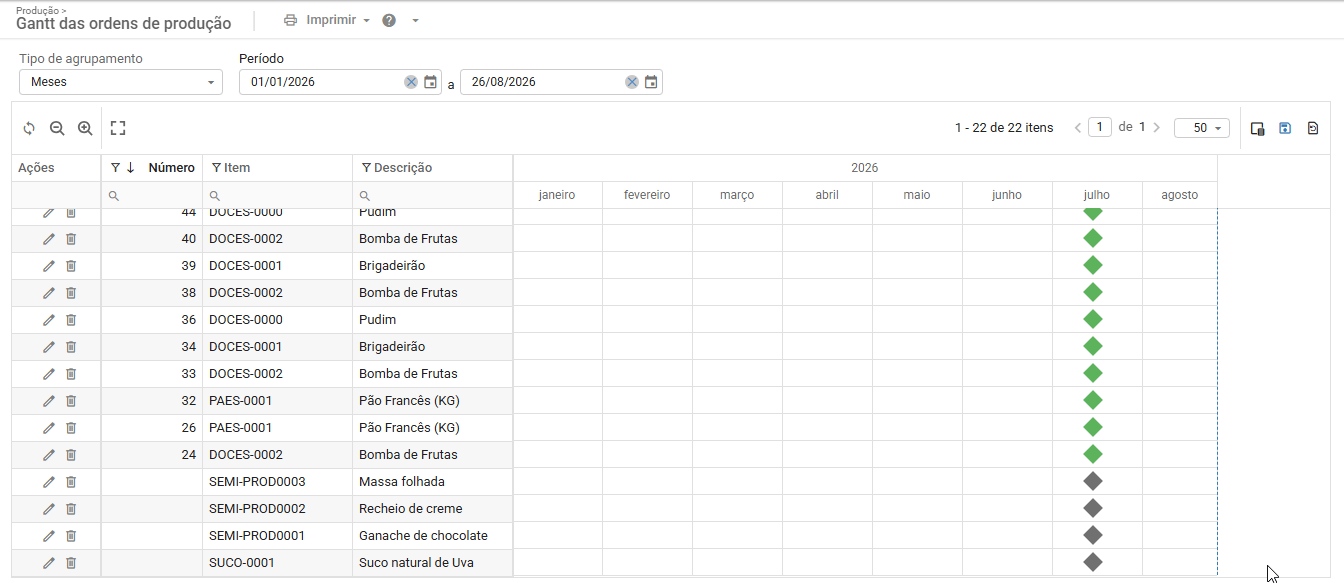

Para acessar o gráfico de Gantt, iremos em “Produção > Gantt das ordens de produção”. Ao acessar o gráfico, iremos informar “Tipo de agrupamento” para “Meses” e o “Período” de 01/01/2026 a 26/07/2026. A princípio, iremos verificar todas as ordens de produção emitidas dentro desse período.
Com as informações das ordens de produção por mês, podemos verificar que algumas OP informam quantidades produzidas, outras apenas indicam um “losango“. Observe abaixo:
1) Podemos validar as informações por cores, em que:
- Azul: indica que a ordem de produção foi “Fechada” ou “Concluída“.
- Verde: indica que a ordem de produção está em “A produzir“.
- Cinza: indica que a ordem de produção está “Sugerida“; a coluna “Número” estará sem informação.
2) A depender do estado da OP, notamos que as representações são diferentes; vejamos que:
- “Losango” ou “Seta“: indicam que a ordem de produção teve seu início e fim previstos dentro do mesmo intervalo de tempo. Como, por exemplo, as OPS 62 e 63, que possuem data de início e data de fim previstas para 26/06/2026 às 00:00.
- “Faixas“: indicam que a ordem de produção teve mais dias ou tempo previsto. Como, por exemplo, a OP 64, que teve seu início previsto em 26/06/2026 às 12:00 e fim previsto em 29/06/2026 às 12:00. Algumas faixas apresentaram números, indicando a quantidade parcial concluída da ordem de produção dentro daquele período.
3) Vamos analisar a ordem de produção 64. Podemos utilizar os filtros predefinidos na coluna “Número” para filtrar somente por esta OP e, em seguida, vamos usar a opção “Detalhes da ordem de produção“.

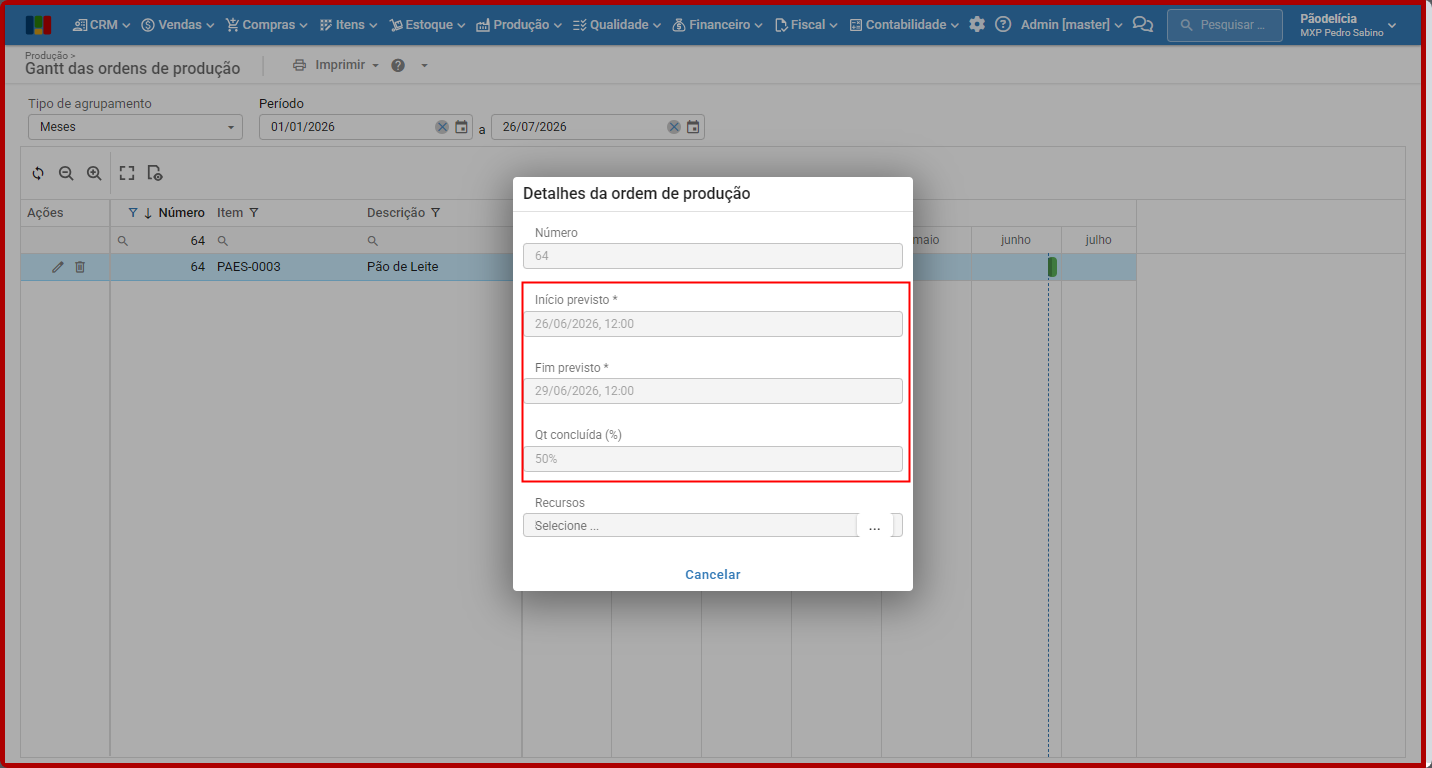

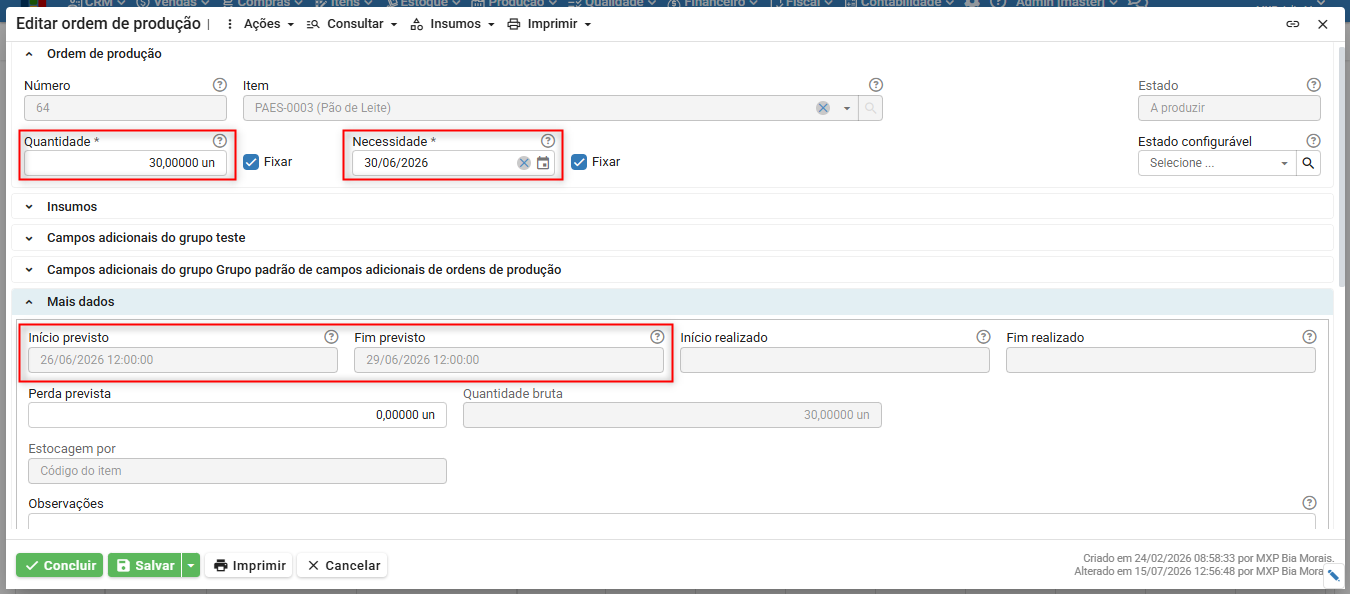

4) Ao abrir a tela, teremos mais detalhes sobre as informações apresentadas no gráfico, com início e fim previstos e quantidade concluída. Podemos clicar no ícone de “lápis” para editarmos a ordem de produção e acessarmos suas informações.

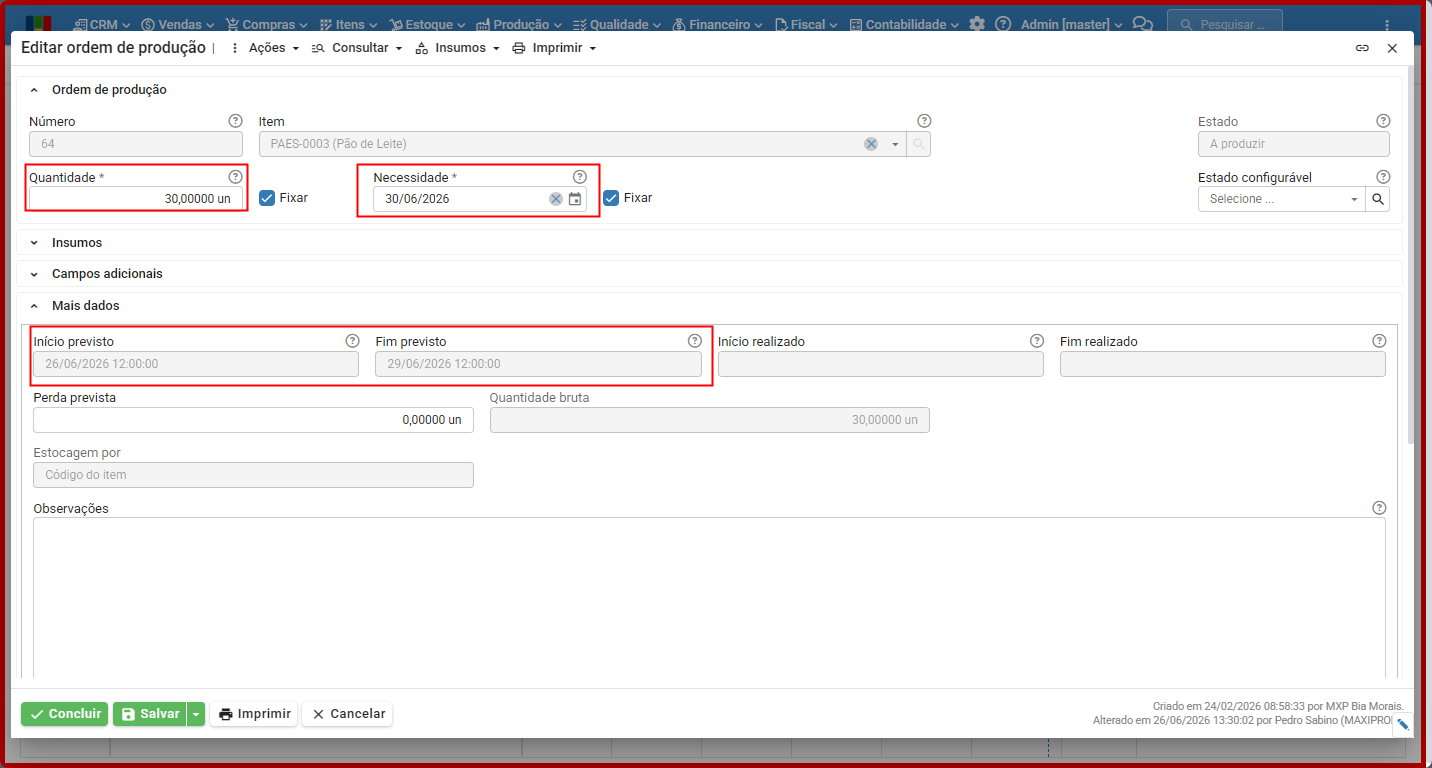

a) A necessidade da OP está em 30/06/2026, logo a data fim prevista será no dia anterior, o que informa 29/06/2026.

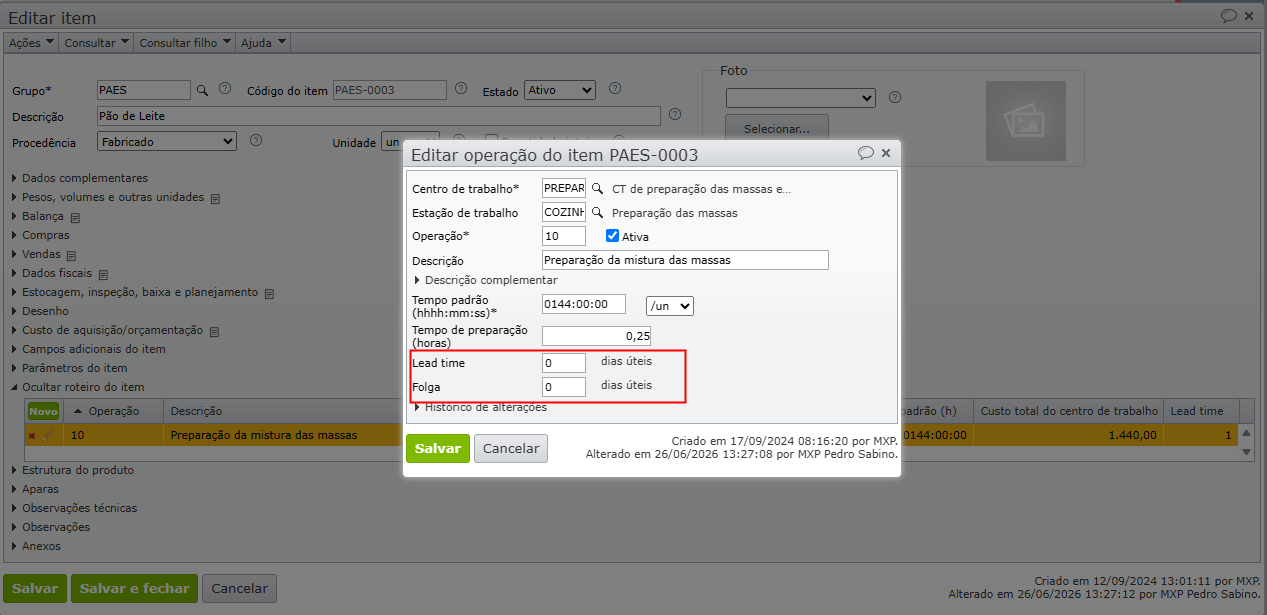

b) O início previsto para 26/06/2026, conforme explicamos no tópico anterior, a data de início é calculada com base no lead time e folga. No roteiro do item, vejamos que o lead time é 0, logo será calculado apenas a partir da data de criação da OP ou execução do MRP que gerou a OP.

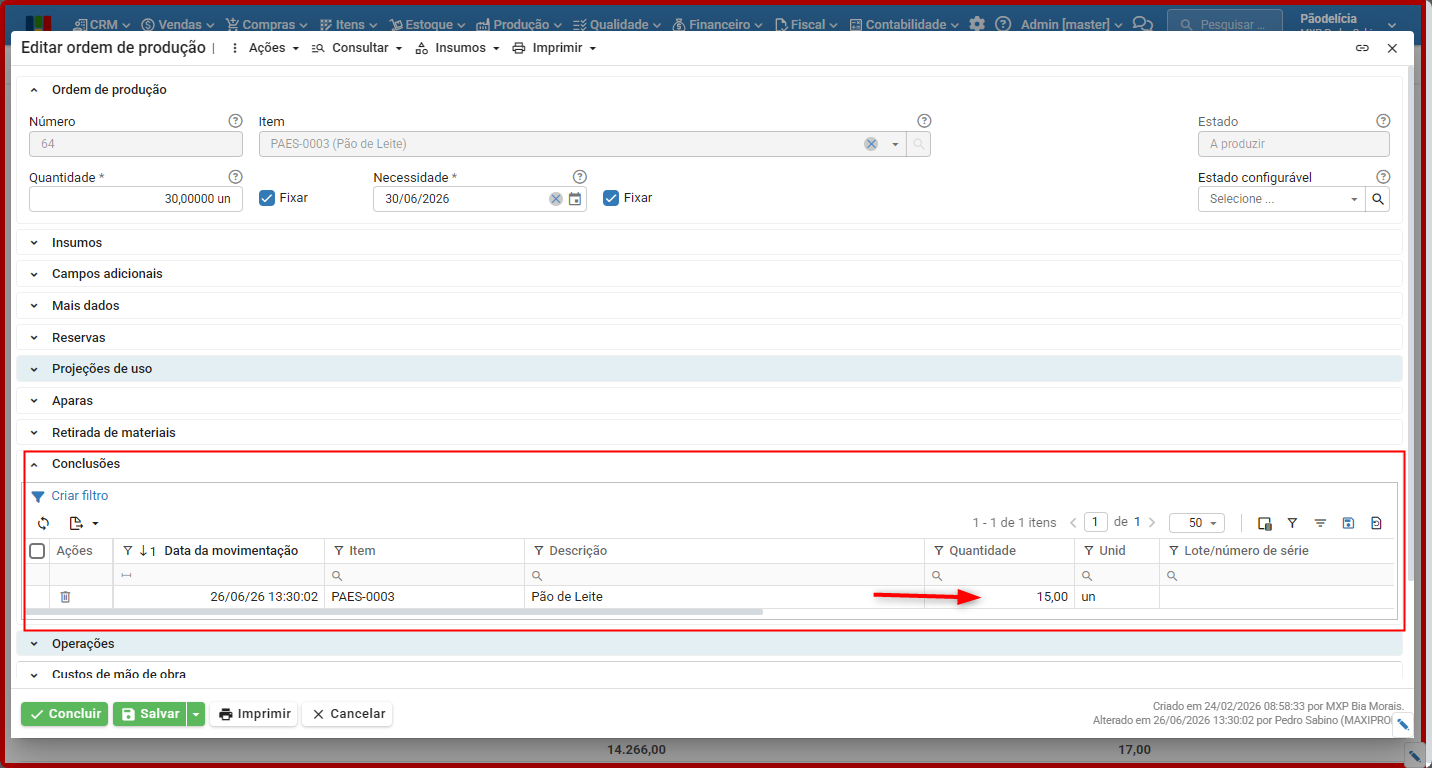

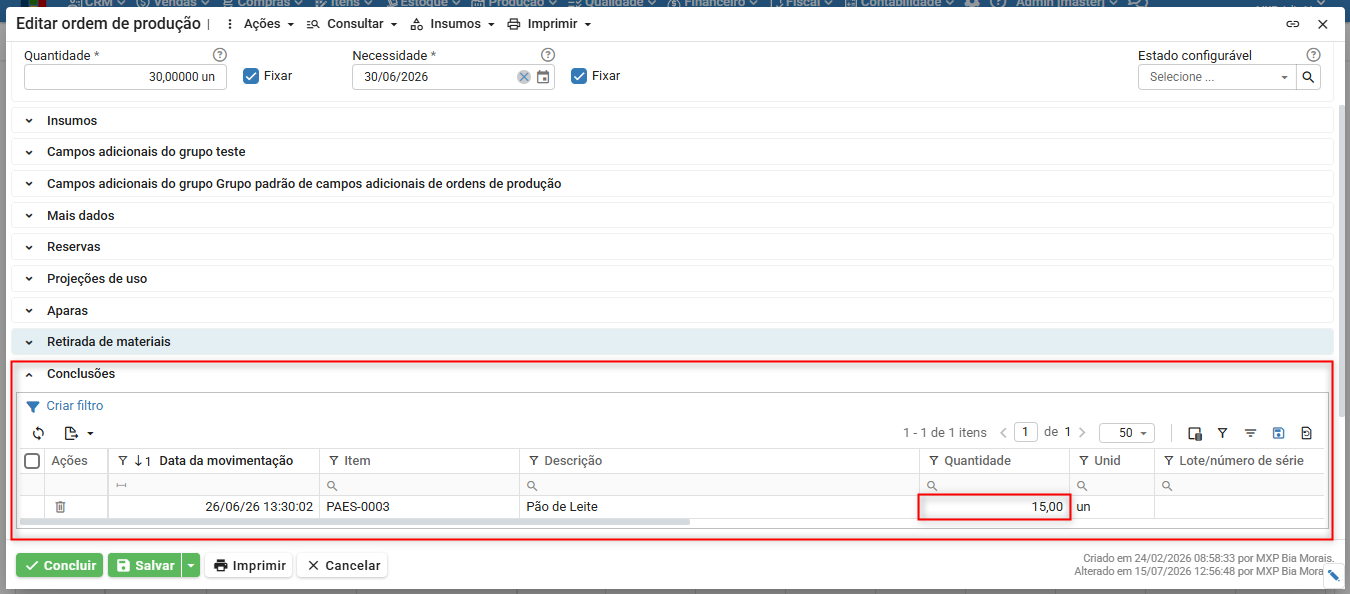

c) A quantidade a produzir na ordem de produção informa 30 unidades do item PAES-0003 (Pão de Leite); conforme apresenta em “Detalhes da ordem de produção”, 50% (15 unidades) foram concluídas. Essa informação pode ser verificada em “Conclusões” na OP.
d) Por ser uma conclusão parcial de 50%, a OP ainda constará como “A produzir“, com isso será representada no gráfico de Gantt pela cor “Verde” até sua conclusão do restante das 15 unidades, no total de 30.
Em caso de dúvidas, entre em contato com o suporte.
