Gráfico de Gantt dos itens de pedido de venda

O gráfico de Gantt dos itens de pedido de venda mostra o cronograma de produção vinculado às vendas. Desta forma, pode-se acompanhar a evolução das ordens de produção (OPs) associadas aos itens do pedido, facilitando o monitoramento de prazos, estimativas e fases de fabricação pela situação da produção.

Esta página mostra:

• Como acessar o gráfico de Gantt dos itens de pedido de venda?
• Quais informações o gráfico de Gantt dos itens de pedido de venda utiliza?
• Propriedades do Multinível de produção
• Gráfico de Gantt do Multinível de produção
• Considerações

Como acessar o gráfico de Gantt dos itens de pedido de venda?

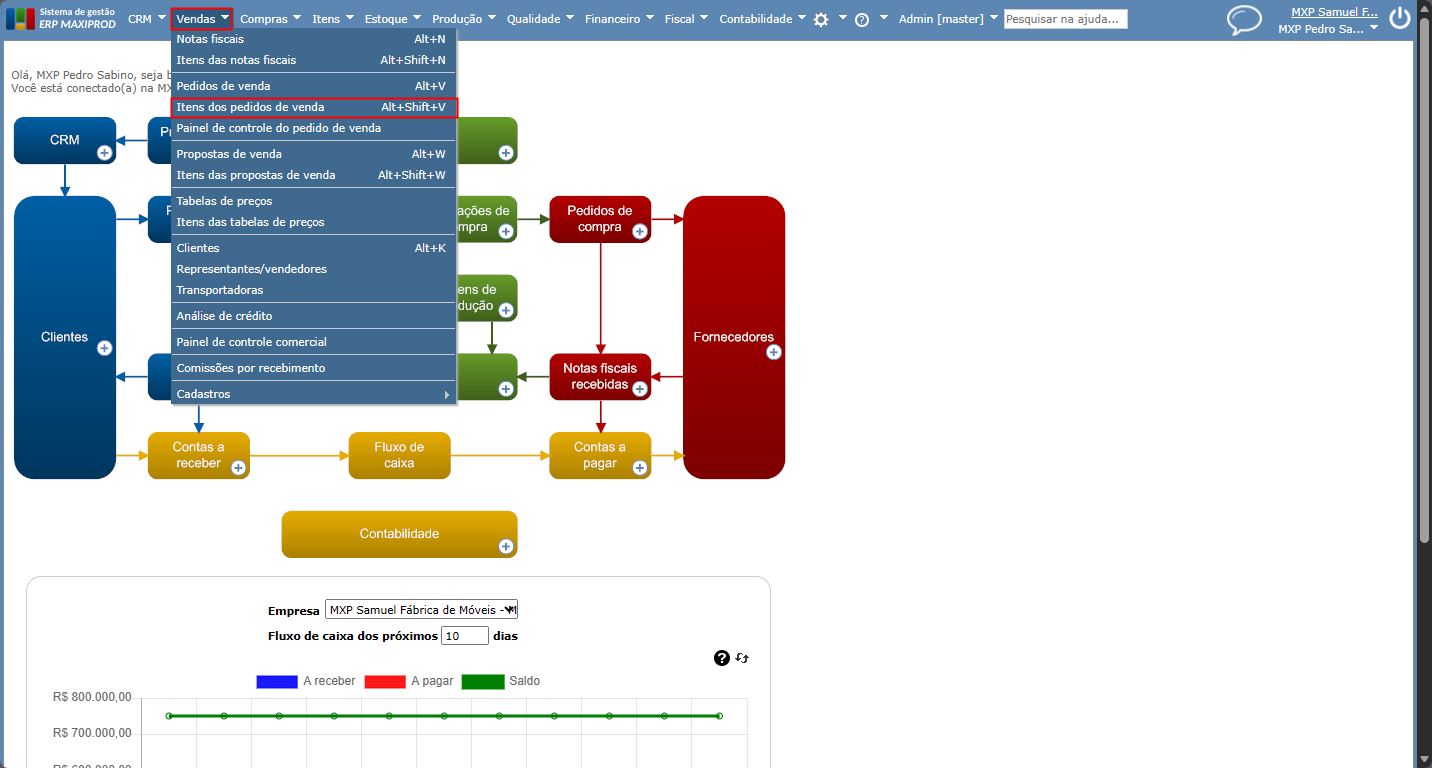

O gráfico de Gantt dos itens do pedido de venda pode ser acessado por “Vendas > Itens dos pedidos de venda“.

Para gerar os dados a exibir no gráfico de Gantt, é necessário abrir a “Situação da produção” do item do pedido de venda desejado. Serão mostrados somente pedidos de venda associados a ordens de produção.

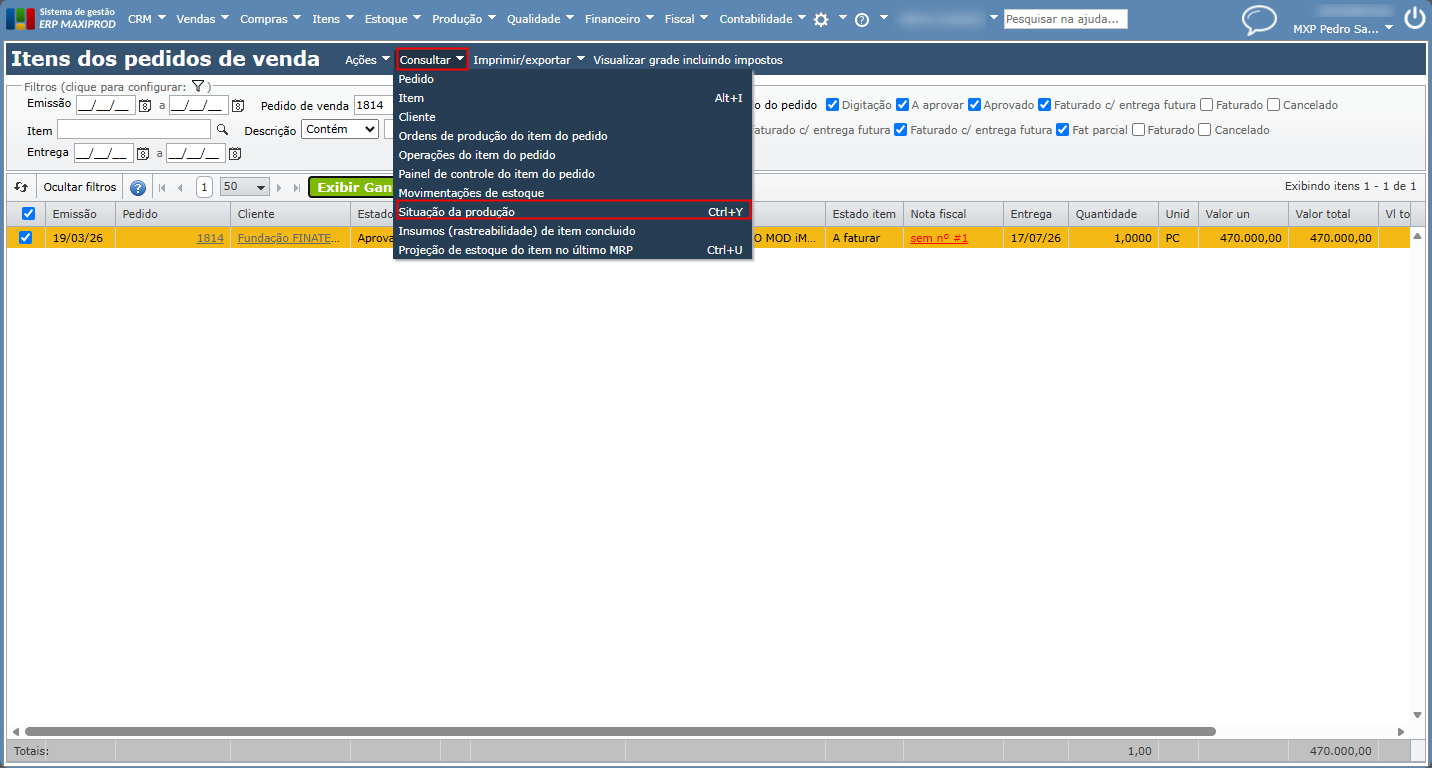

1) Na tela de “Itens dos pedidos de venda“, selecione o item desejado e vá para “Consultar > Situação da produção“.

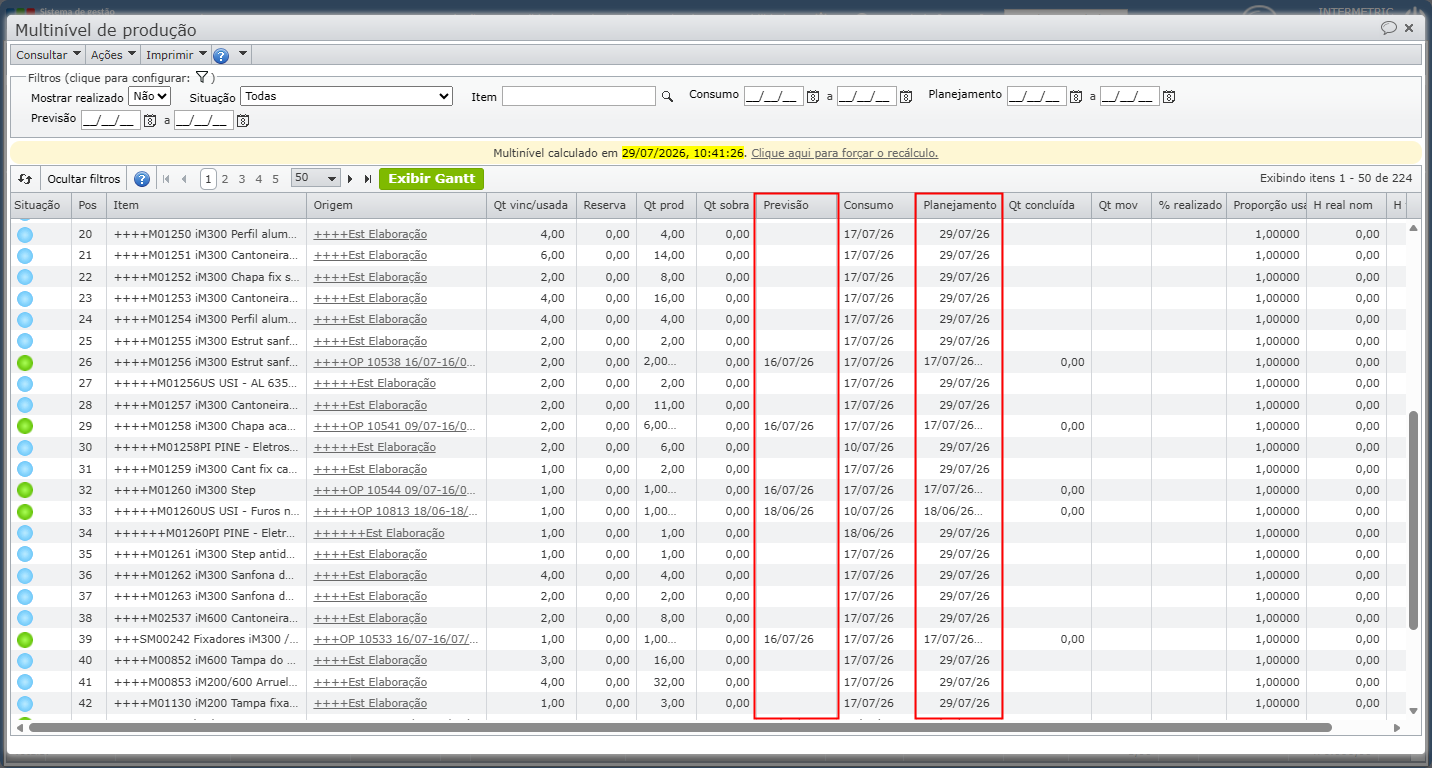

O sistema verificará o multinível de produção e preencherá a data de início com a menor data de previsão e a data final com a maior data de planejamento:

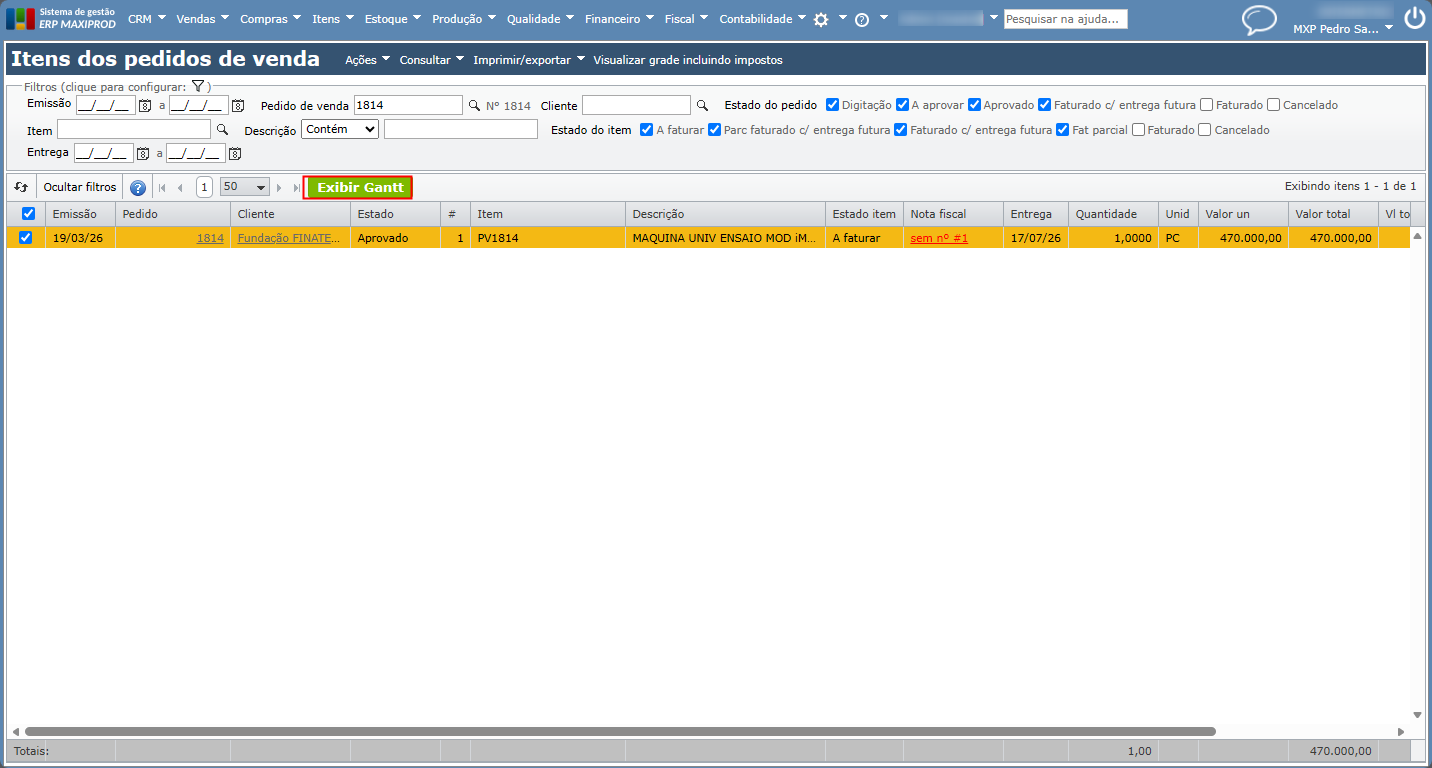

2) Na tela de “Itens dos pedidos de venda“, selecione o mesmo item consultado em “Situação da produção“. Clique em “Exibir Gantt” para abrir o gráfico.

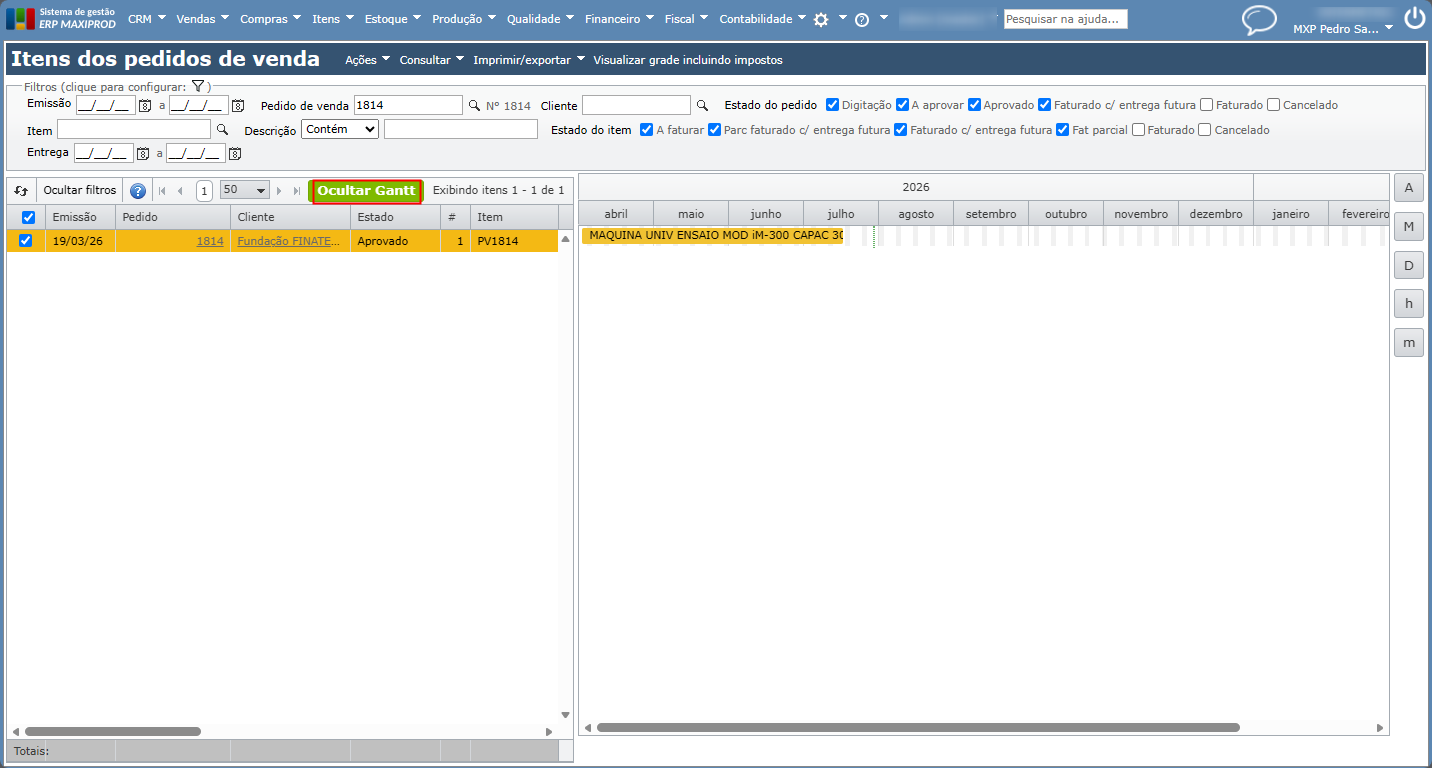

Veja um exemplo:

Quais informações são mostradas pelo gráfico de Gantt dos itens do pedido de venda?

O gráfico de Gantt mostra informações do item do pedido de venda escolhido:

• Cliente: do pedido de venda associado ao item do pedido de venda.
• Data de emissão do pedido: usada como início do gráfico do Gantt na linha do tempo. É considerada a data de emissão do pedido para calcular o intervalo entre emissão e entrega.
• Data de entrega: usada como final do gráfico do Gantt na linha do tempo. É considerada a data de entrega do pedido para calcular o intervalo entre emissão e entrega.

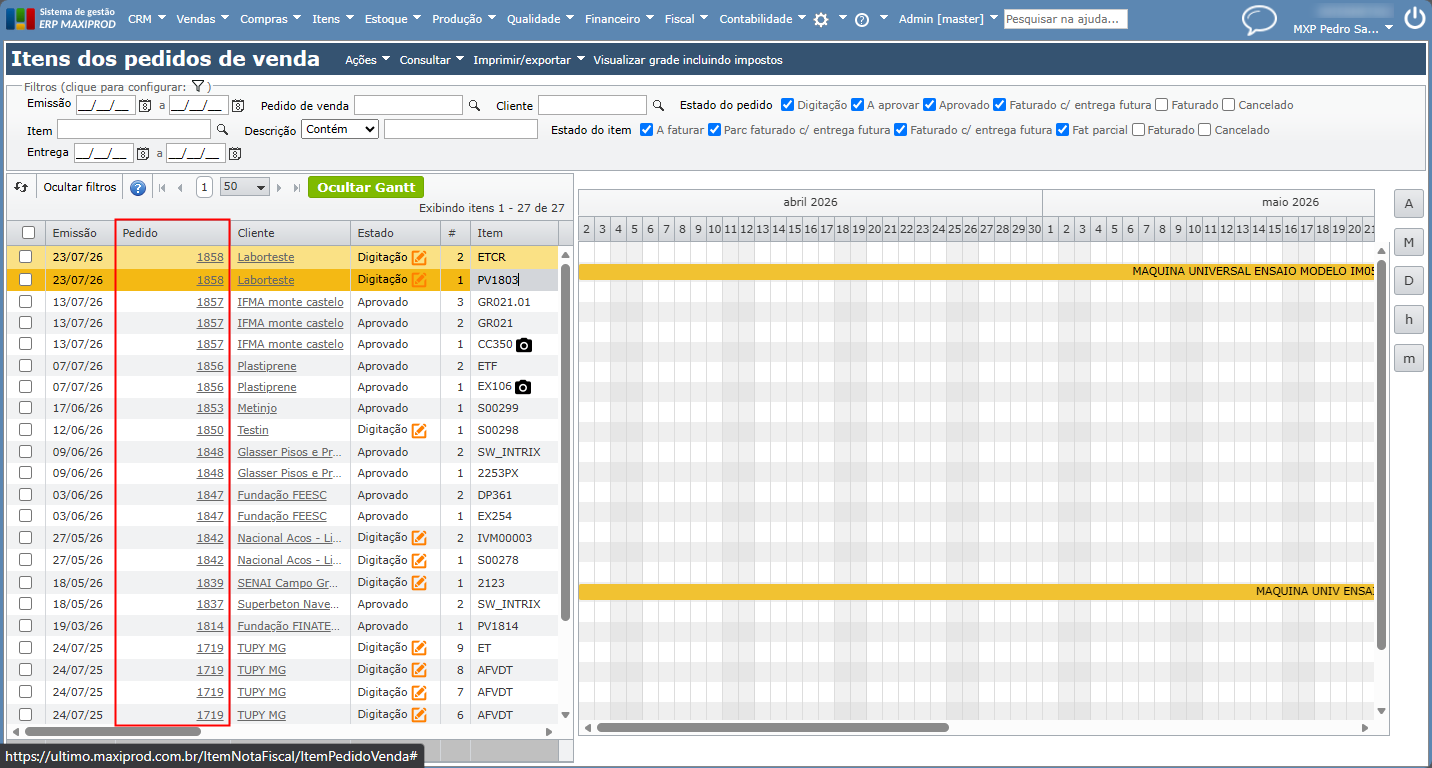

Pode-se acessar as informações do pedido de venda em “Vendas > Pedidos de venda” ou clicando sobre o número do pedido de venda, na coluna “Pedido” na tela de ‘Itens dos pedidos de venda“.

Propriedades do Multinível de produção

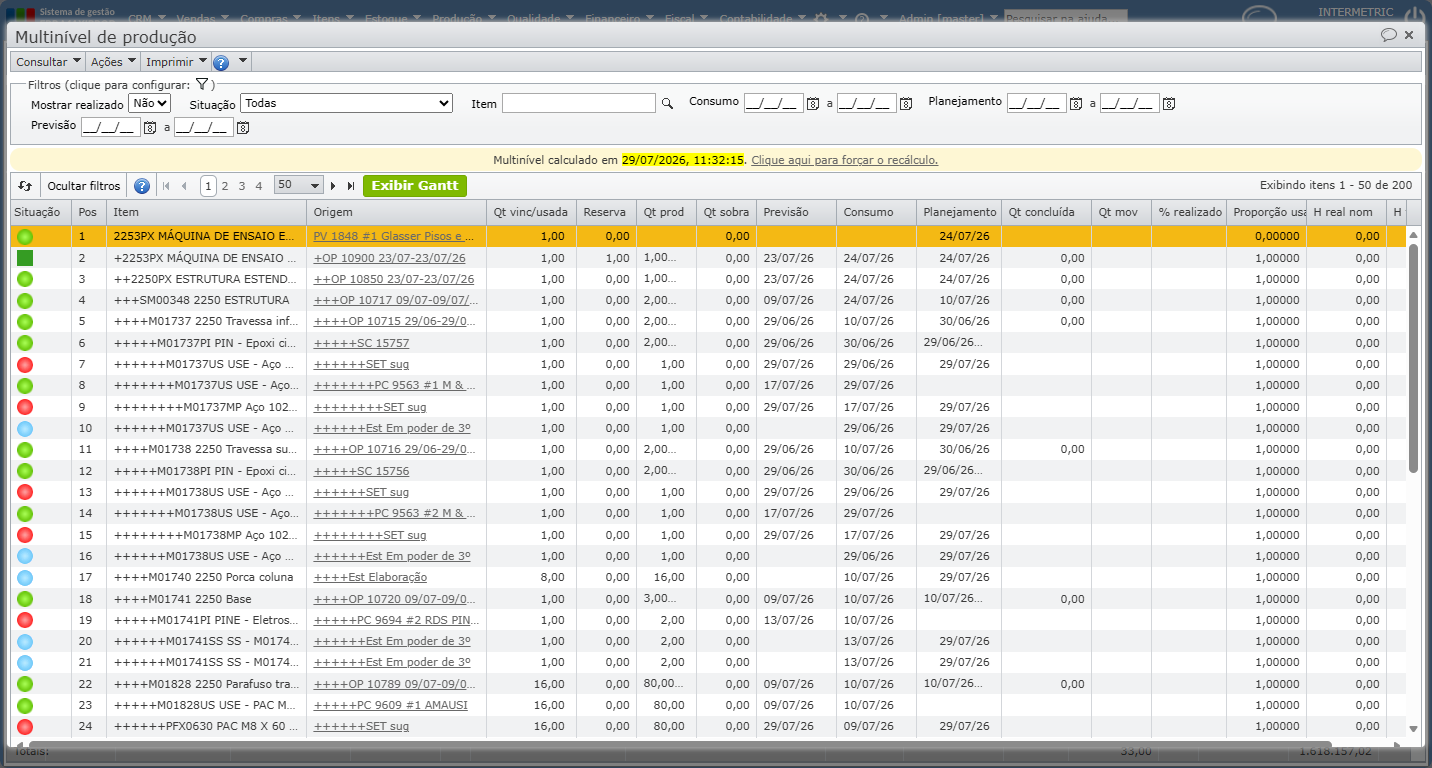

A situação da produção de um item de pedido de venda pode ser exibida sob forma de uma estrutura multinível. Pode ser acessada em “Vendas > Itens de pedidos de venda”, selecionando o item, menu “Consultar > Situação da produção“.

• Situação: representada por cores e formas, indicando se o estoque do item atenderá o consumo:
  • Círculo: informa o item com quantidades reservadas ou livres.
    • 🔵: o estoque do item é suficiente.
    • 🟢: o item poderá atender o consumo, solicitação ou pedido de compra em tempo hábil.
    • 🔴: o item não atenderá o consumo, solicitação ou pedido de compra em tempo hábil.
  • Retângulo: informa o item com quantidade integralmente reservada.
    • 🟦: o estoque do item é suficiente.
    • 🟩: o item poderá atender o consumo, solicitação ou pedido de compra em tempo hábil.
    • 🟥: o item não atenderá o consumo, solicitação ou pedido de compra em tempo hábil.
• Pos: indica a posição do item na estrutura.
• Item: informa o código e descrição do item, indicando o nível hierárquico da peça ou subcomponente.
• Origem: indica a origem do estoque que atenderá a necessidade:
  • Ordem de produção
  • Insumo de ordem de produção
  • Estoque
  • Pedido de compra
  • Pedido de venda
  • Solicitação de compra
  • Nota fiscal
  • Lote
• Qt vinc/usada: quantidade do item vinculada ou necessária para atender o nível pai da estrutura.
• Reserva: quantidade física reservada da origem do estoque para atender a essa demanda.
• Qt prod: quantidade planejada ou em processo de fabricação ou compra.
• Qt sobra: previsão de saldo excedente, que não será consumido diretamente por esta ordem.
• Previsão: data prevista de disponibilização do item (por produção ou compra).
• Consumo: data planejada de consumo do item.
• Planejamento: data calculada pelo sistema MRP para execução das ações.
• Qt concluída: quantidade já produzida ou recebida do produto.
• Qt mov: quantidade já movimentada/transferida do estoque para esta ordem.
• % realizado: percentual de conclusão da produção/atendimento do item.
• Proporção usada: proporção do componente que já foi consumida em relação à necessidade total.
• H real nom: horas realizadas nominais de mão de obra/máquina apontadas no processo.
• H tot nom: horas totais nominais estimadas/planejadas para a fabricação.

No início da produção, a situação da produção (multinível) é semelhante à estrutura multinível completa: para cada item fabricado, há uma ordem de produção; para cada item comprado, há estoque, ou um pedido, ou uma solicitação de compra.

À medida que a produção avança, essa estrutura vai sendo reduzida, pois falta menos para terminar:

• se um subconjunto é produzido a partir de insumos comprados e fabricados, inicialmente haverá uma linha para a ordem de produção do subconjunto e outras linhas para os seus insumos.
• quando o subconjunto estiver concluído, aparecerá apenas uma linha, com este subconjunto em estoque.
• quando o subconjunto for baixado ao conjunto de nível superior, desaparecerá completamente.

Cada linha, portanto, corresponde a um item em estoque, em produção ou a produzir, em aquisição ou a adquirir. Em cada linha, constará se isto está ocorrendo a tempo, ou se está atrasado, e se este atraso compromete a data de entrega.

Gráfico de Gantt do multinível de produção

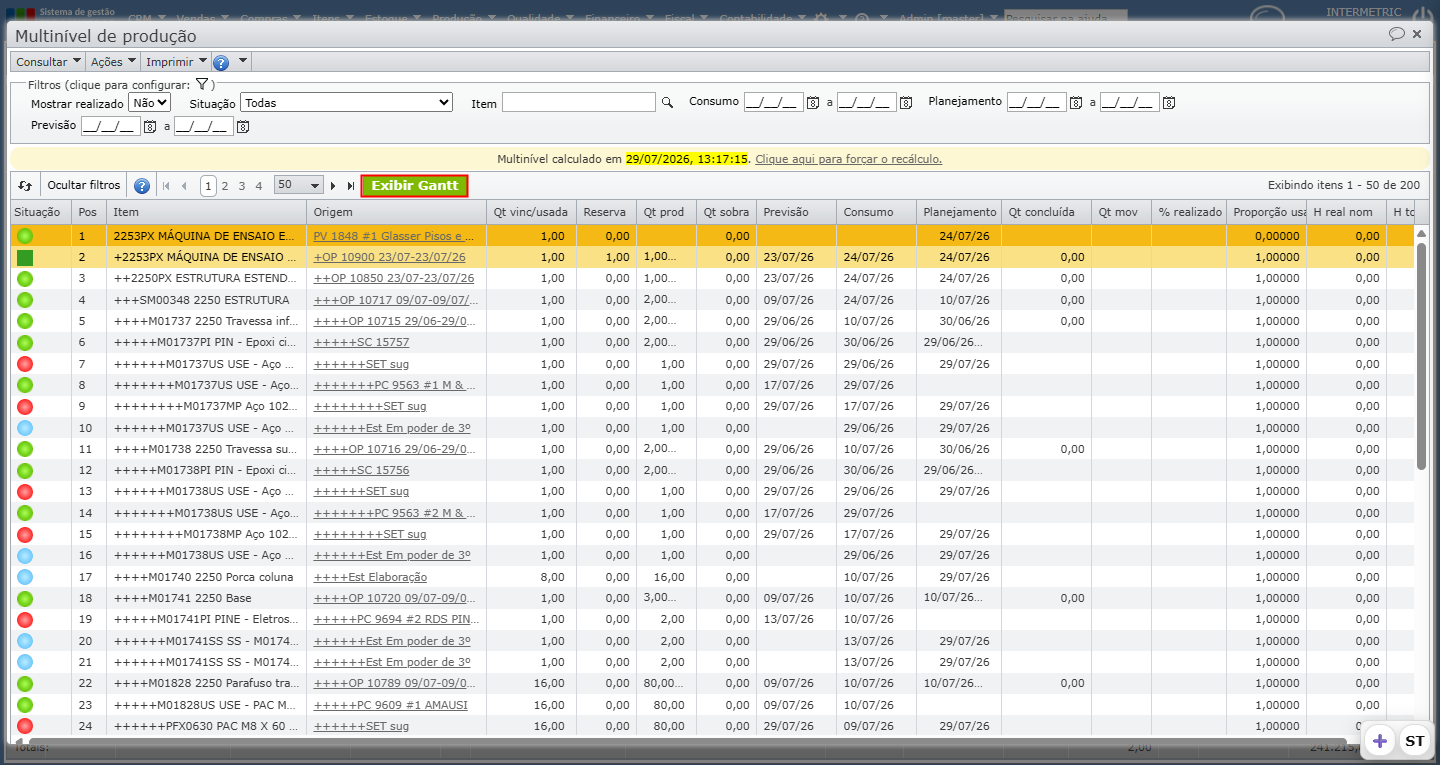

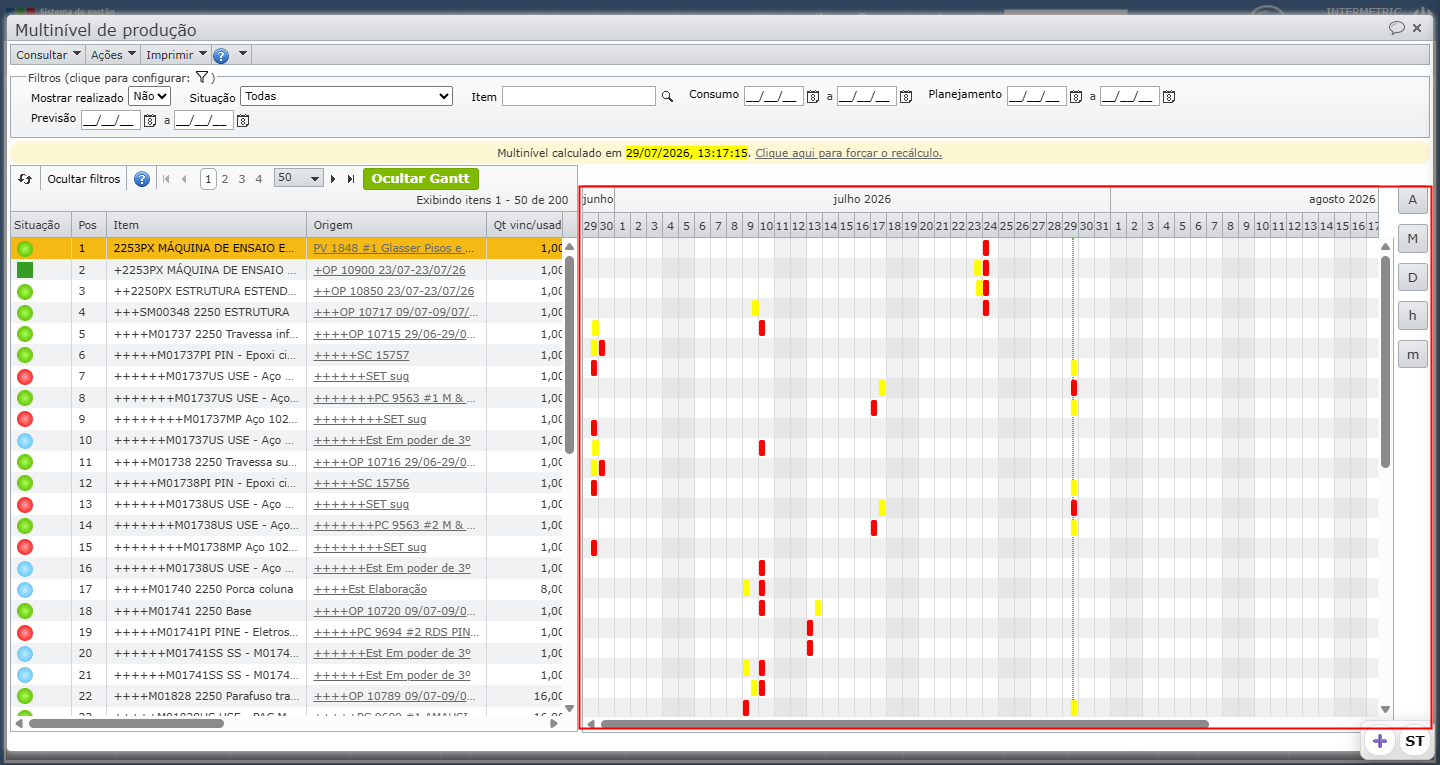

Assim como é possível visualizar as informações com indicadores pelas colunas em “Multinível de produção“, também é possível acessar o gráfico de Gantt desta funcionalidade. Em “Multinível de produção“, clique em “Exibir Gantt“:

Será aberto lateralmente o gráfico, que mostra os indicadores por meio de “retângulos”, indicando as datas de previsão, necessidade e consumo de cada item na linha do tempo.

No gráfico de Gantt, os indicadores “retângulo” indicam:

• 🟥: indicam a data de consumo do item;
• 🟨: indicam a data (em caso de solicitações ou pedidos de compra) ou intervalo (para ordens de produção) em que o item é disponibilizado.

Considerações

O gráfico de Gantt dos itens de pedido de venda e de multinível de produção possui algumas considerações a serem analisadas:

• O mesmo item pode aparecer mais de uma vez como insumo de uma mesma ordem de produção, pois pode ser consumido em diferentes posições da estrutura do produto, ou em operações diferentes do roteiro da OP.
• Ao converter uma solicitação de compra em um item de pedido de compra, o multinível continuará mostrando a solicitação de compra, até a rodada seguinte do MRP atualizar os vínculos entre produção e consumo.
• No multinível de produção de um item de pedido de venda, nem todo item aparecerá como insumo a baixar para uma ordem de produção, mesmo que este item apareça como insumo ao abrir a tela da OP. Observe que nem toda a quantidade da OP é usada para atender este item de pedido. A quantidade do insumo necessária para atender à parte da OP necessária para o item do pedido já foi baixada, mas ainda falta uma certa quantidade do insumo para completar a necessidade total da OP.
• Somente itens do pedido de venda vinculados a uma ordem de produção retornarão dados no gráfico de Gantt dos itens de pedido de venda.
• É necessário consultar a tela de “Multinível de produção” antes do gráfico de Gantt dos itens de pedido de venda, para o sistema calcular as datas de consumo e planejamento com as informações vinculadas ao item do pedido de venda.
• Para acesso a dados de forma semelhante, mas referentes às ordens de produção, acesse “Produção > Gantt das ordens de produção“. Para saber mais sobre o Gantt referente às ordens de produção, clique aqui.

Em caso de dúvidas, entre em contato com o suporte.
