O ERP MAXIPROD permite a elaboração de relatórios e etiquetas personalizadas em Word ou Excel usando tags, que são palavras-chave utilizadas para retornar determinado valor. Todas as tags podem ser geradas como códigos de barras (nos formatos Code 128, EAN-13, EAN-14, etc.), por exemplo, para a impressão do código do item, lote ou número de série.
Os códigos de barras de etiquetas são geralmente editados em Word. Para ajustar as dimensões de um código de barras é necessário configurar a escala que age sobre a altura e o comprimento. A tag que gera o código de barras tem a seguinte estrutura:
[[tag]:padrão do código de barras;altura;escala;nome da fonte;tamanho da fonte;DPI;rotacao]
Onde:
- padrão do código de barras: formato no qual o código de barras será gerado. Sobre os formatos possíveis, clique aqui.
- altura das barras em centímetros: deve ter um valor mínimo de 0,7 cm, podendo ser um número com vírgula.
- escala: age tanto sobre a altura quanto sobre o comprimento, deve ter um valor mínimo igual a 1 e o valor deve ser inteiro.
- nome da fonte: usada na legenda do código de barras (algumas fontes podem não ser estar disponíveis).
- tamanho da fonte dos caracteres da legenda: deve ser um valor inteiro.
- DPI: densidade em pixels por polegada, com valor mínimo de 72, e máximo de 300, podendo ser um número com vírgula.
- rotação: os valores admitidos são: 0 (padrão), 90, 180, 270. Se especificado algum valor além destes, será utilizado o valor zero.
Por exemplo, o código de barras do código do produto de uma OP, pode ter a seguinte configuração na tag:
[[OrdemProducao.Produto.Codigo]:CB128;1,3;5;Arial;30;300;0]

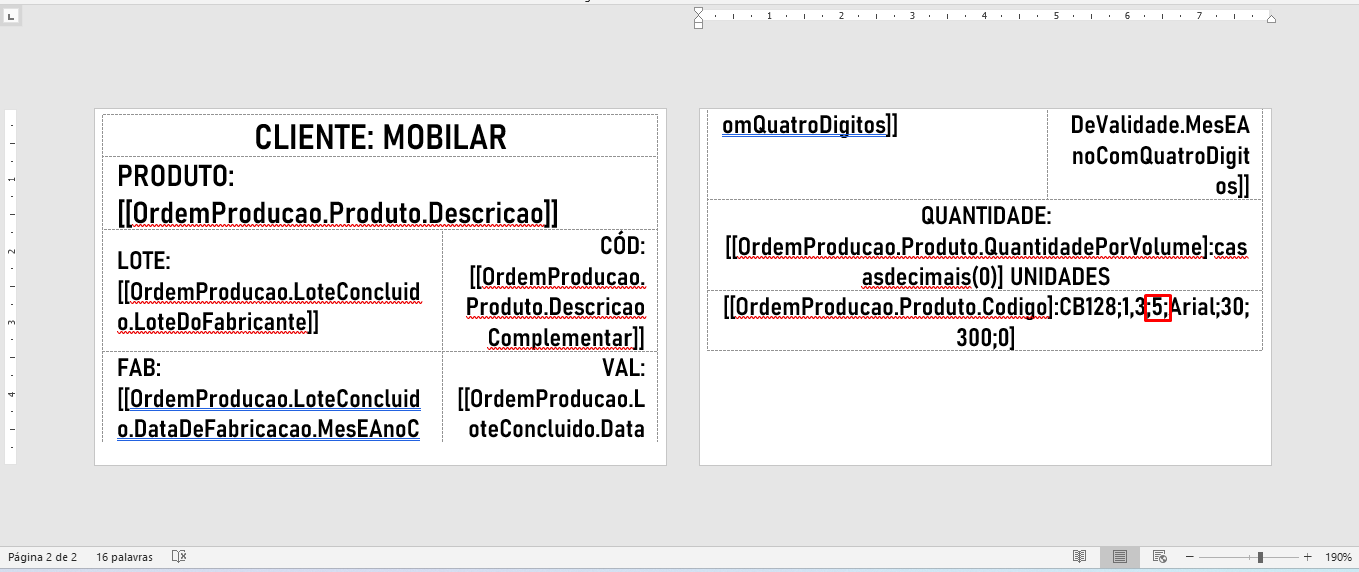

1) Para ajustar o tamanho do código de barras, deve-se aumentar ou diminuir a escala, que é o segundo argumento após o padrão do código de barras (valor 3).
[[OrdemProducao.Produto.Codigo]:CB128;1,3;5;Arial;30;300;0]

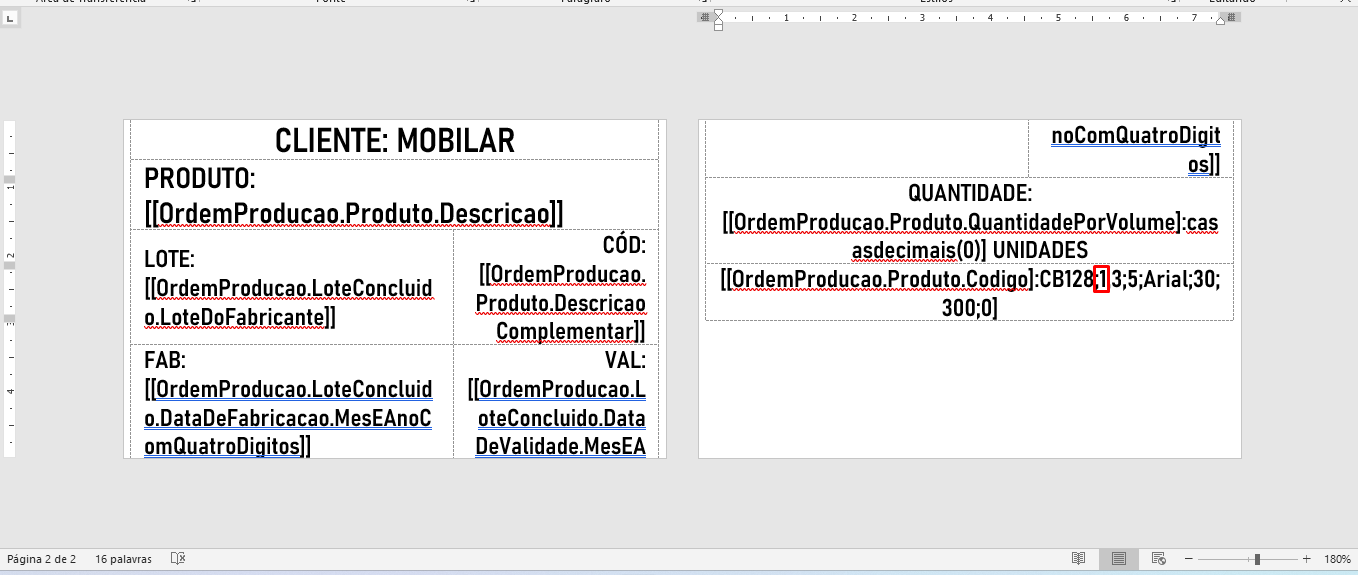

2) A escala pode ser testada com diferentes alturas, até chegar ao tamanho ideal para o layout do relatório/etiqueta. A altura é o primeiro argumento após o padrão do código de barras (1):
[[OrdemProducao.Produto.Codigo]:CB128;1,3;5;Arial;30;300;0].

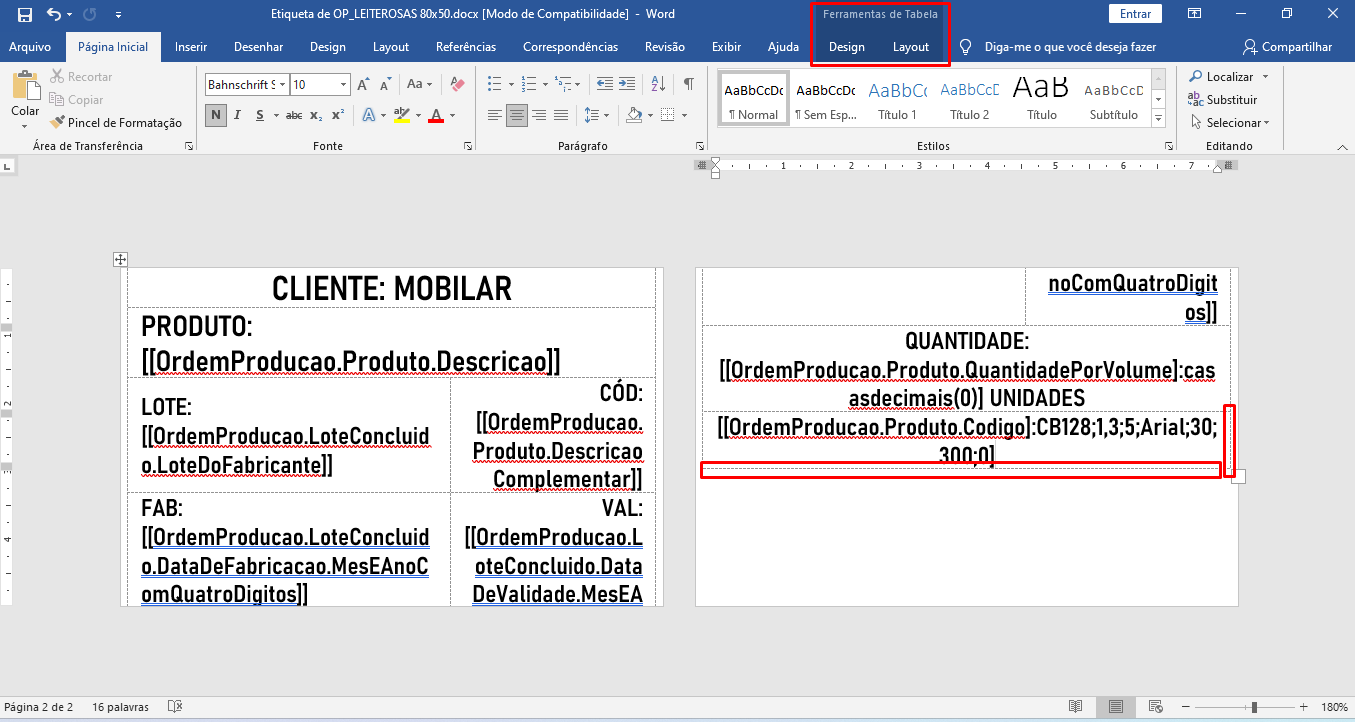

3) Para evitar quebras ao gerar o relatório/etiqueta, nos modelos elaborados em Word as tags são colocadas em tabelas ou caixas de texto, geralmente com bordas transparentes (a depender do modelo). Portanto, há situações em que é necessário alargar ou diminuir o tamanho da tabela, ou caixa de texto, para que o código de barras tenha boa exibição.
- Utilize as ferramentas de tabela ou ferramentas de desenho/caixa de texto para modificar os tamanhos.
